فرهنگسرای بقیه الله العظم ، اثر تیم طراحی تجرید معماری ، مشهد

مجموعه: پروژه های معماری ، تاریخ انتشار: ۰۵ / ۰۴ / ۱۳۹۵ ، شناسه: ۱۷۴۷ ، بازدید:۱۵۱۲

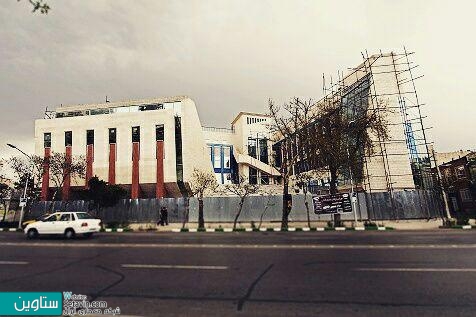

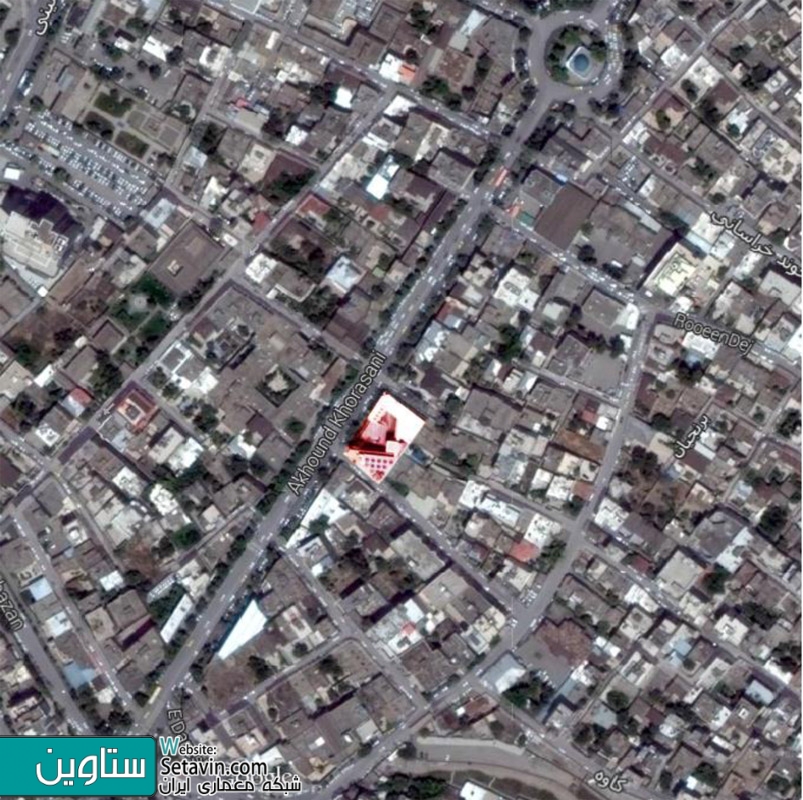

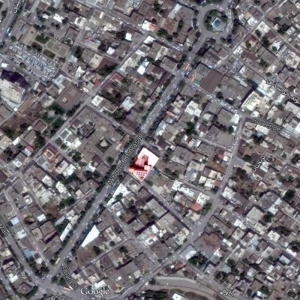

مکان : مشهد، خیابان آخوند خراسانی ، بین آخوند خراسانی 22 و 24
آرشیتکت (معمار) : احسان جبروتی ، محمد کلاته آهنی
همکاران طراحی : احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته
کارفرما : یونس شگفتی
مجری : بخش خصوصی
طراحی سازه : سید محمد معیدیان و شرکت CCI
تاسیسات مکانیکی : مرتضی ادیبی طوسی

در این پست ،با ستاوین همراه باشید ، تا نگاهی به فرهنگسرای بقیه الله العظم ، با سبک معماری بوم گرا  از تیم طراحی تجرید معماری داشته باشیم ... این پروژه ،از حدود سال 1385 تعریف و تا سال 1387 مطالعات اولیه آن از جمله مکانیابی و انتخاب کاربری و برنامه فیزیکی توسط کارفرما و مشاورین وی انجام گردید. در سال 1388 ،مسابقه ای محدود برگزار گردید و طرحی که مدارک آن به پیوست ارائه شده انتخاب شد. این طرح درشهر مشهد، خیابان آخوند خراسانی، بین آخوند خراسانی 22 و 22 و با مشخصات زیر به اجرا در آمده است:





الف: کاربری بنا


برنامه فیزیکی این فرهنگسرا بطور کلی شامل موارد زیر می باشد :

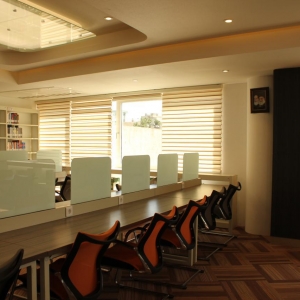

1-  سه کتابخانه ، بانوان، آقایان و محققین
2-  آمفی تئاتر و یک سالن چند منظوره
3-  فروشگاه کتاب
4-  بوفه و کافی شاپ
5- کلاسهای آموزشی به تفکیک آقایان و بانوان در دو طبقه مجزا
6- محل نگهداری کودکان
7- کافی نت و مرکز مشاوره
8- نمازخانه
9- فضاهای اداری و خدماتی مجموعه مانند : اداری، پارکینگ، حراست و مونیتورینگ و تاسیسات و....



لازم به ذکر است که چند منظوره بودن و تبدیل پذیری کاربری ها به یکدیگر از ایده های طرح بوده است، به این صورت که به کمک امکانات قابل تغییر از قبیل دیوارهای جمع شونده، نمازخانه امکان تبدیل به سالن چند منظوره ، پارکینگ قابل تبدیل به محلی برای برگزاری مراسم و آئین های مذهبی و حیاط مجموعه بعنوان آمفی تئاتر رو باز نیز کاربری دارد.



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا




ب : زیربنا و سطح اشغال پروژه


این پروژه در زمینی به مساحت 1328 متر مربع ، با امکان 100% سطح اشغال و زیر بنای مجموع 6700 مترمربع به اجرا درآمد زیربناها به تفکیک طبقات شامل موراد زیر می باشد :

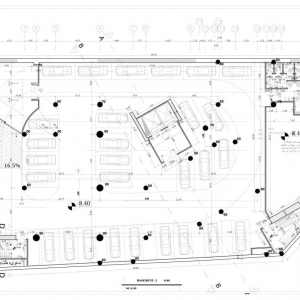

طبقات 1- . 2- : شامل پارکینگ ، نمازخانه ، سالن چندمنظوره و لابی( دارای 100 % سطح اشغال ) 2656 متر مربع

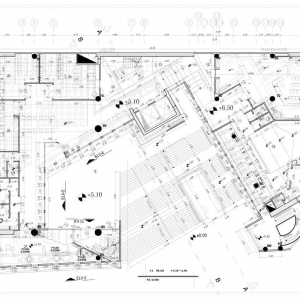

طبقه همکف  : شامل  لابی ، فروشگاه کتاب و آمفی تئاتر ( دارای 100 % سطح اشغال ) که حدود 171 متر مربع آن دید به طبقه 1- می باشد و در مجموع 1157 متر مربع زیربنای مفید را داراست .

طبقه نیم  : شامل اداری و سوئیت مهمان ،حدود 371 متر مربع


طبقه 1+ : شامل کافی شاپ، کافی نت، کلاس درس ، با زیربنای 930 مترمربع

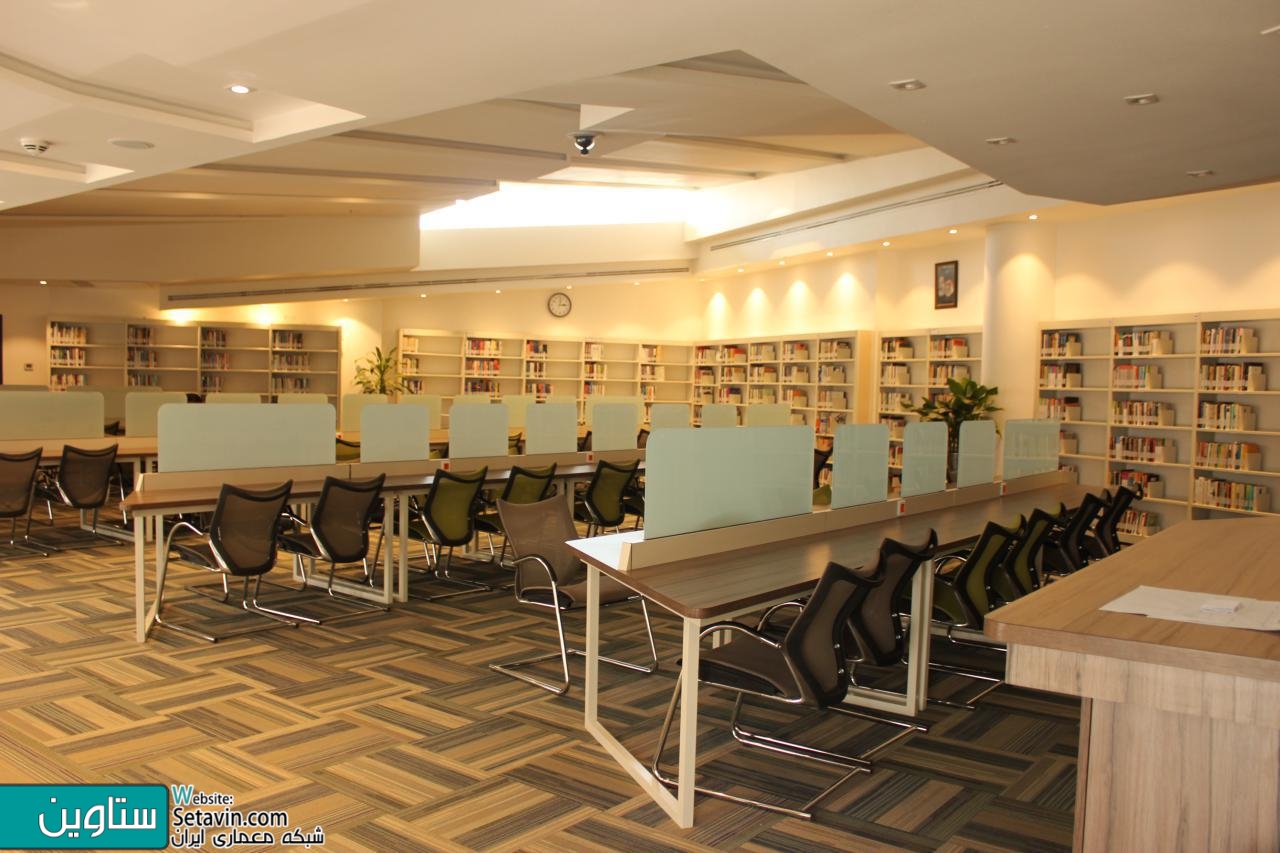

طبقه 2+  : شامل کتابخانه برادران، کلاس درس و کافی نت ، با زیربنای 841 مترمربع

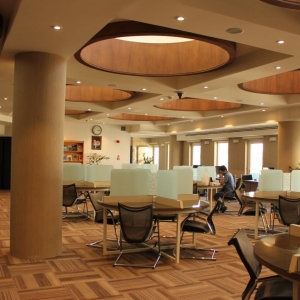

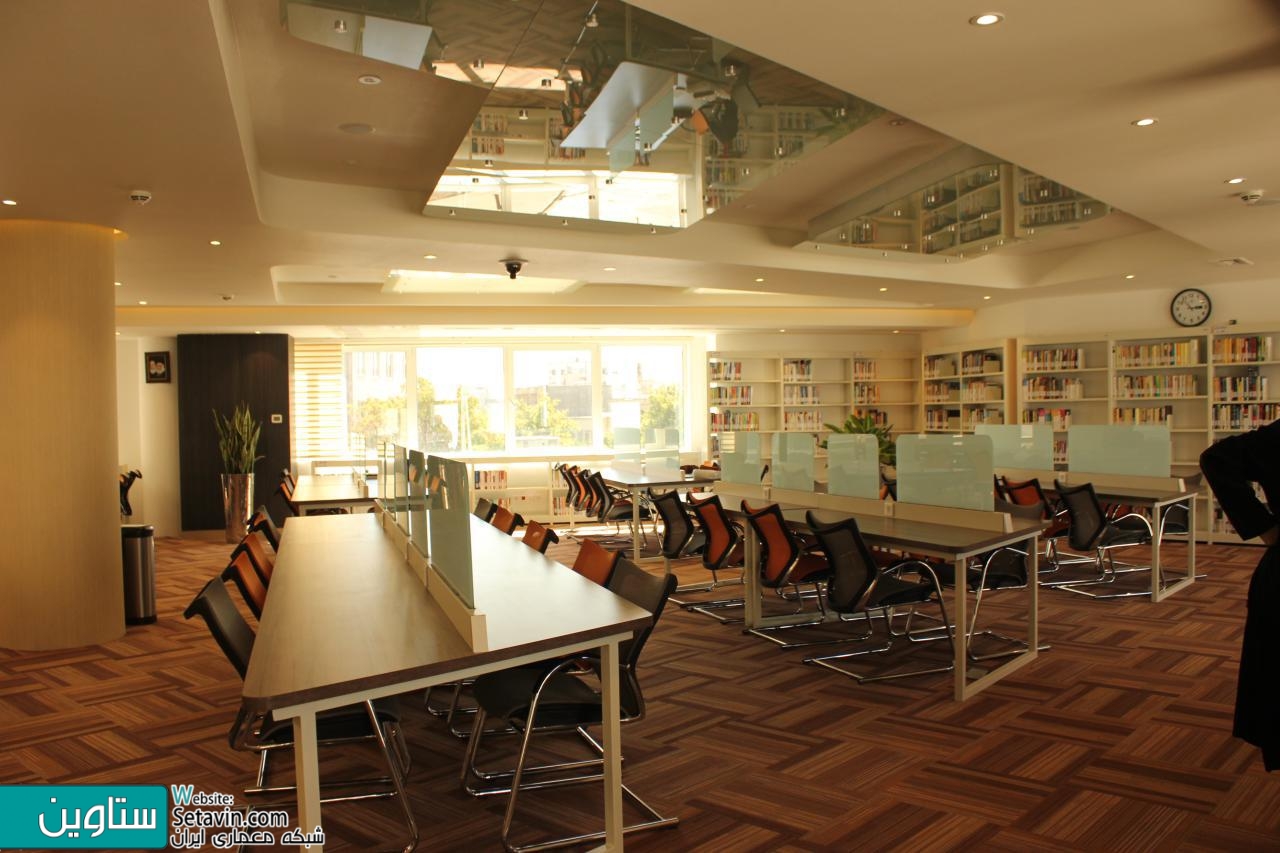

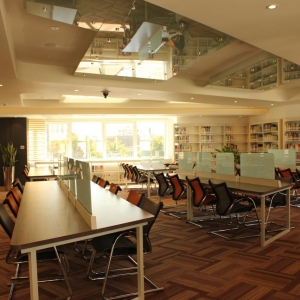

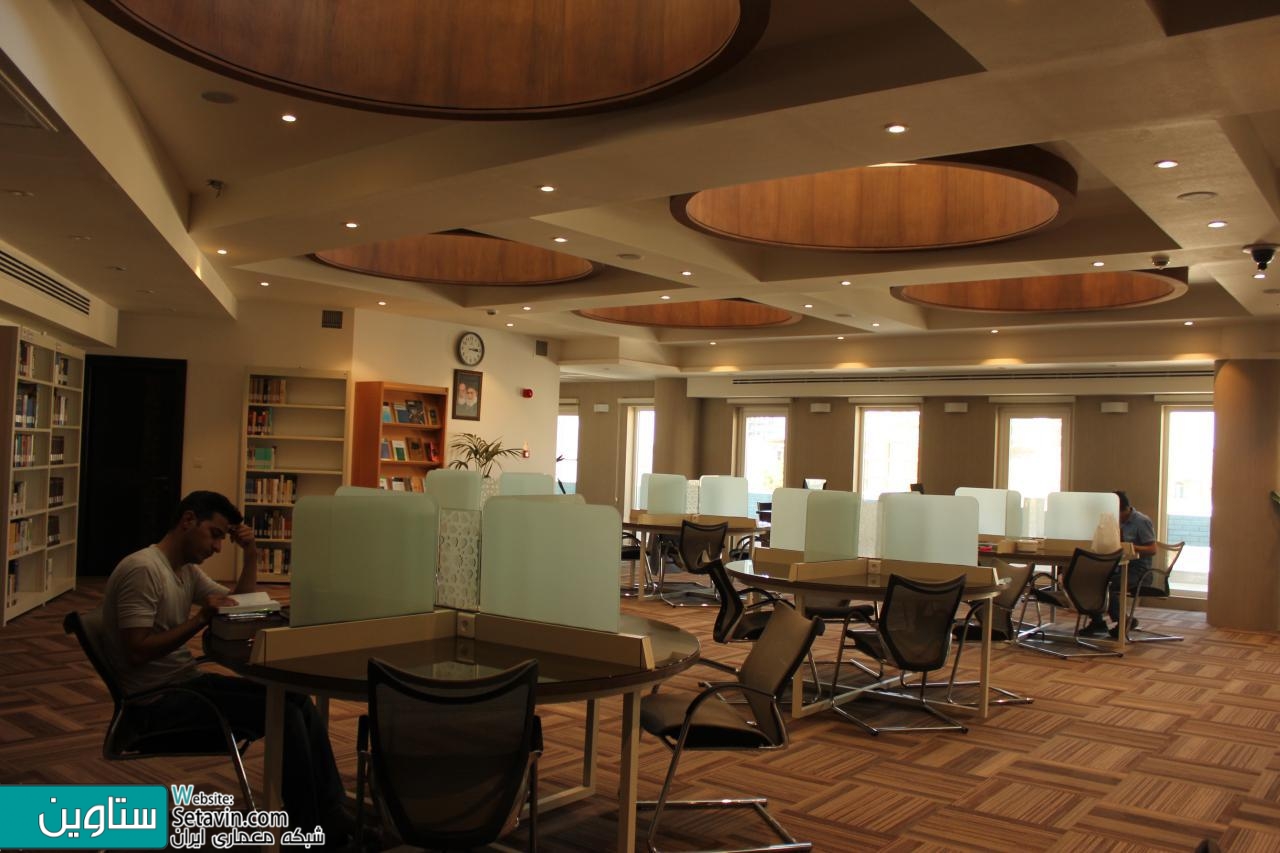

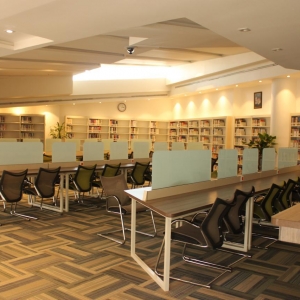

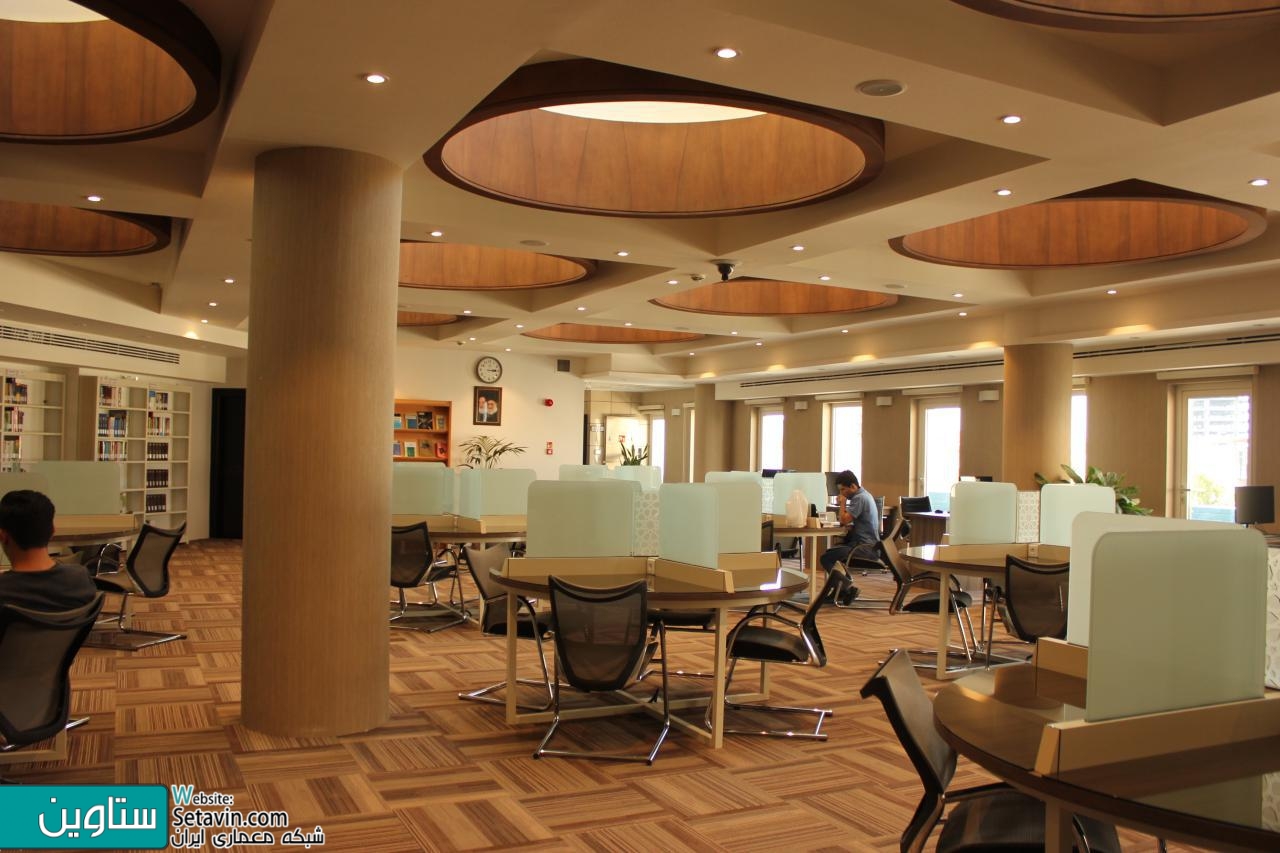

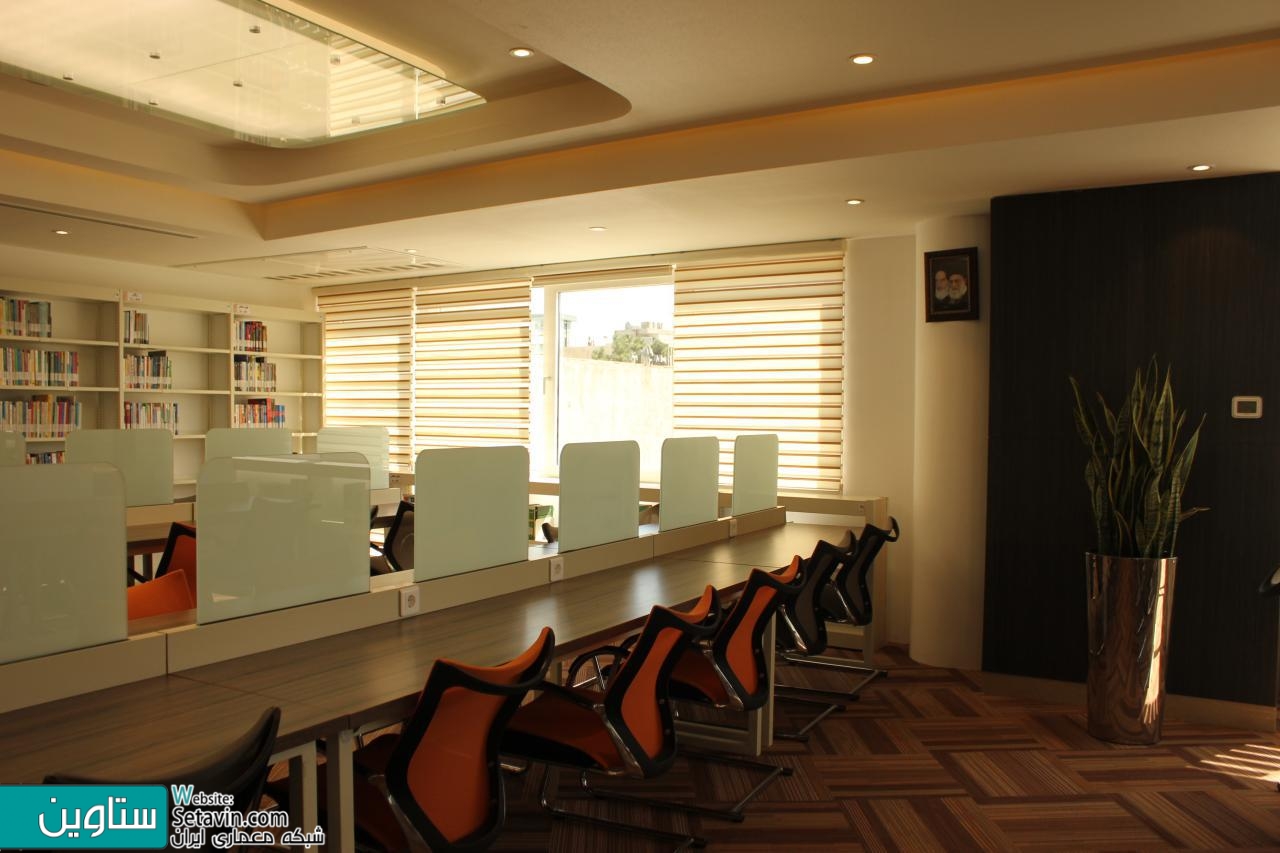

طبقه 3+ : شامل کتابخانه محققین و خواهران ، با زیربنای 735 مترمربع



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا



ج: سازه بنا

بصورت بتنی طراحی شده که سقف های آن بصورت دال پیش تنیده در نظر گرفته شده است.



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا




د: ایده های بنا


سبک معماری بنای مذکور" بوم گرا "  است، لذا سعی گردیده تا از ایده های استحاله شده معماری ایرانی با روایتی جدید کمک گرفته شود. نزدیکی پروژه به مسجد گنبد سبز در مقیاس محله و به بارگاه امام هشتم حضرت امام رضا )ع( نیز خود بر این ایده ها سحه می گذارد. علاوه بر آن خیابان آخوند خراسانی در یکی از محلات قدیمی و با اصالت شهر به نامه محله سرشور قرار دارد.

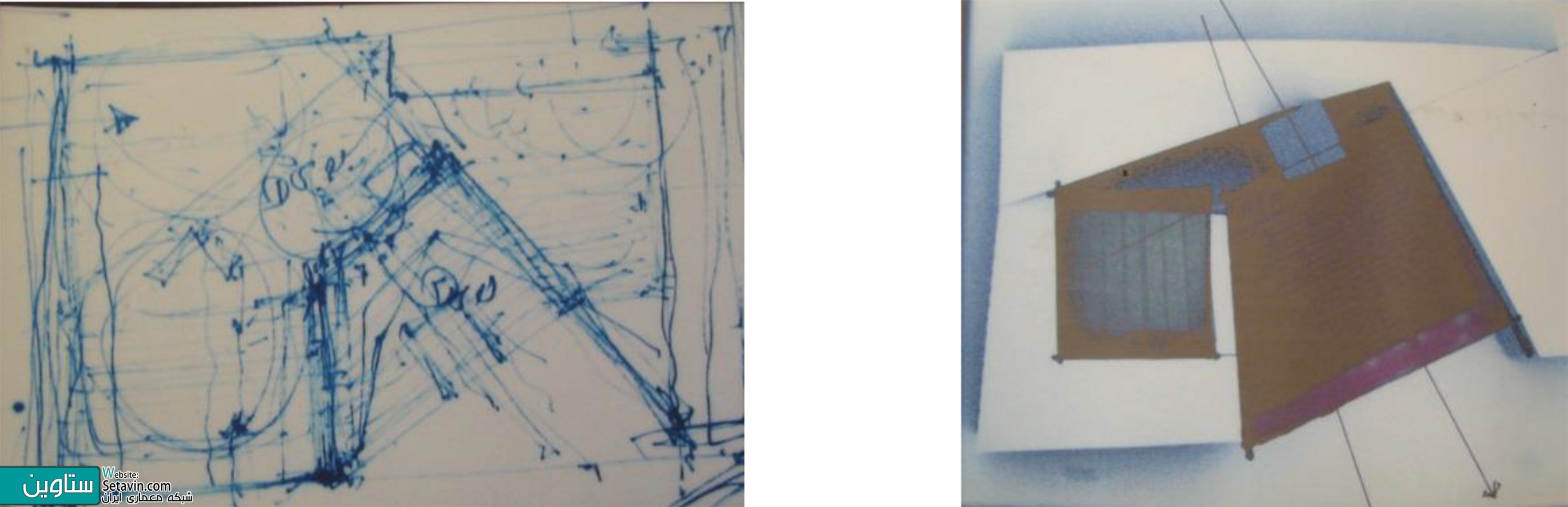

یکی از ایده های پروژه ،تعریف فضایی استحاله شده از دو حیاط مرکزی است ،که با یکدیگر زاویه دارند. زاویه یکی بر مبنای رون قالب منطقه(محله سرشور)تعیین گردیده،که شعاعی از بارگاه امام رضا(ع) است و دیگری بر مبنای جهت خیابان و زاویه تابش خورشید تعریف شده است.



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا



اما بر مبنای خواسته کارفرما می بایست زیربنای مدنظر در طبقات تعریف شده ( در فاز صفر ) تامین می گردید. و این مهم در نگاه اول همه سطح اشغال پروژه را پر می نمود. لذا ایده دوم شکل گرفت که در ذیل مطرح می گردد.

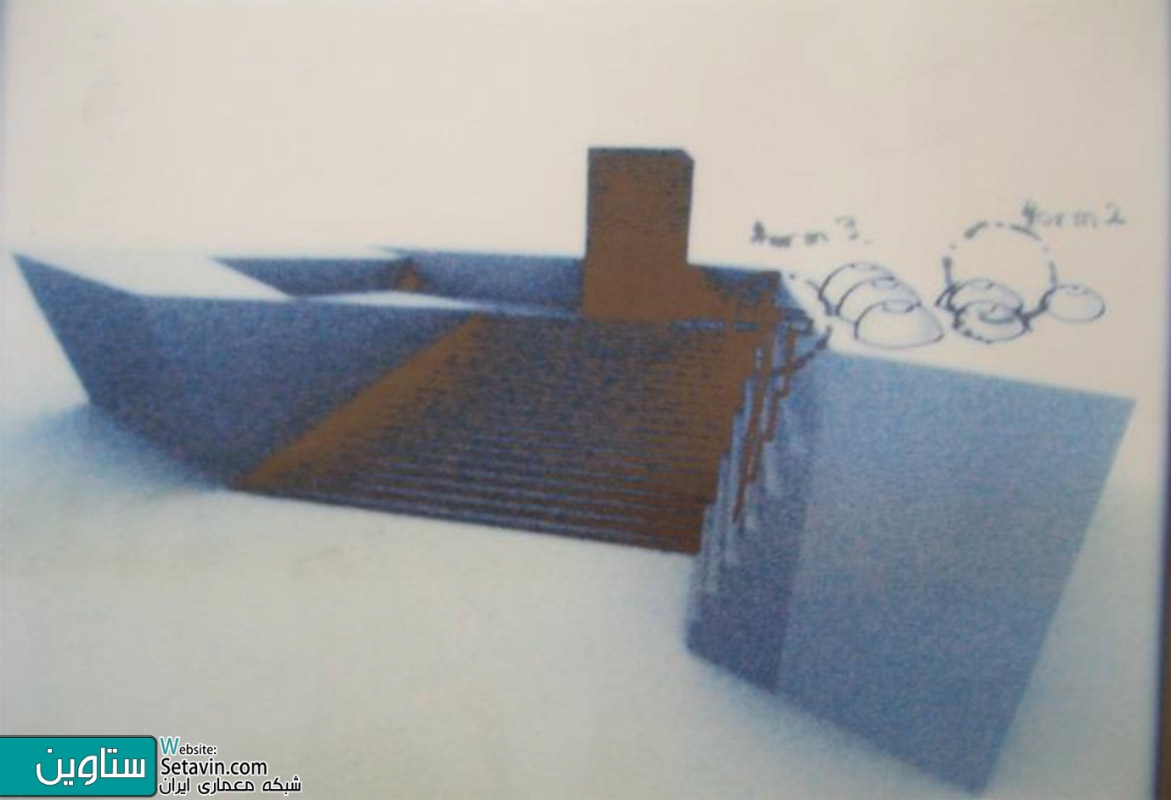

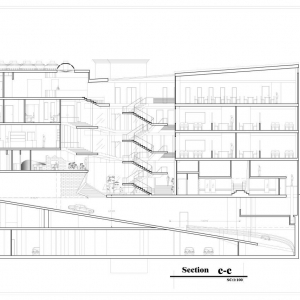

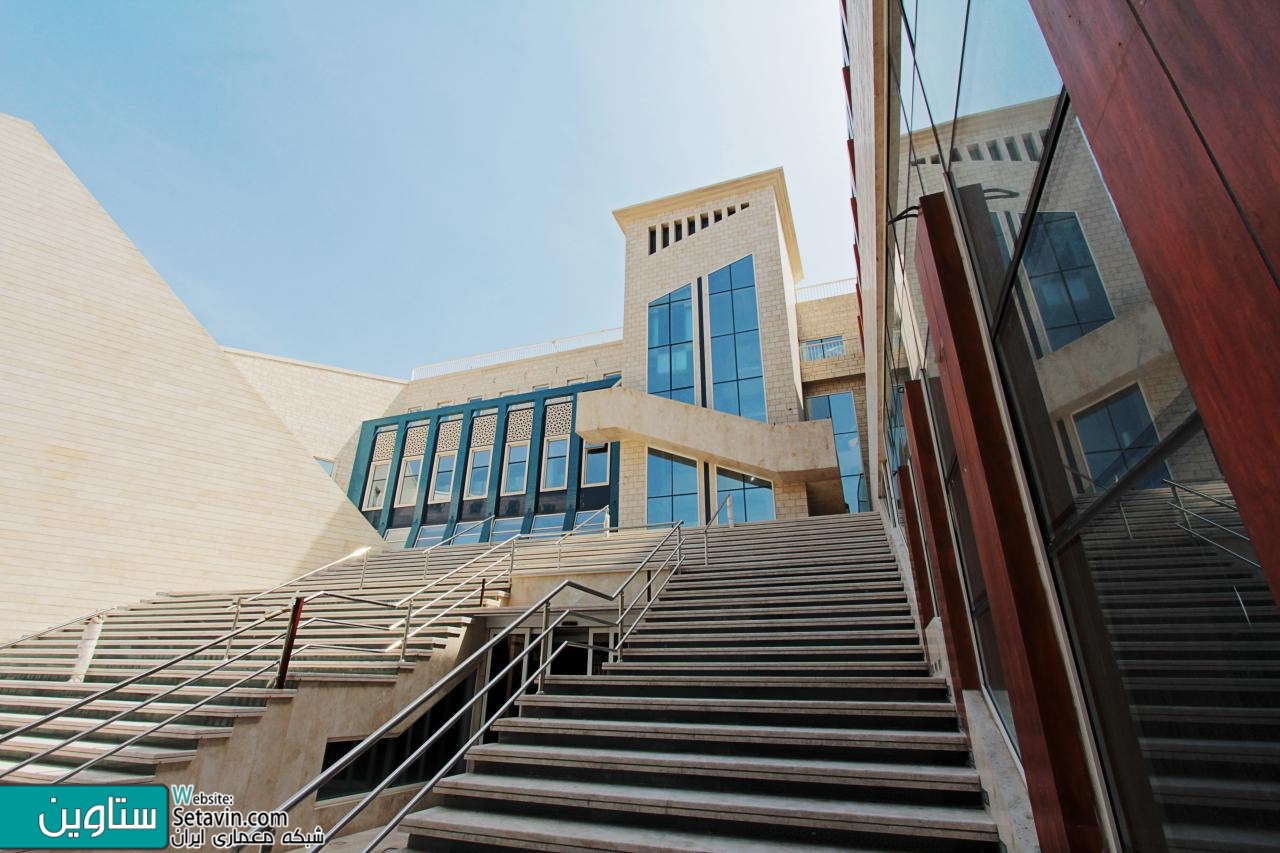

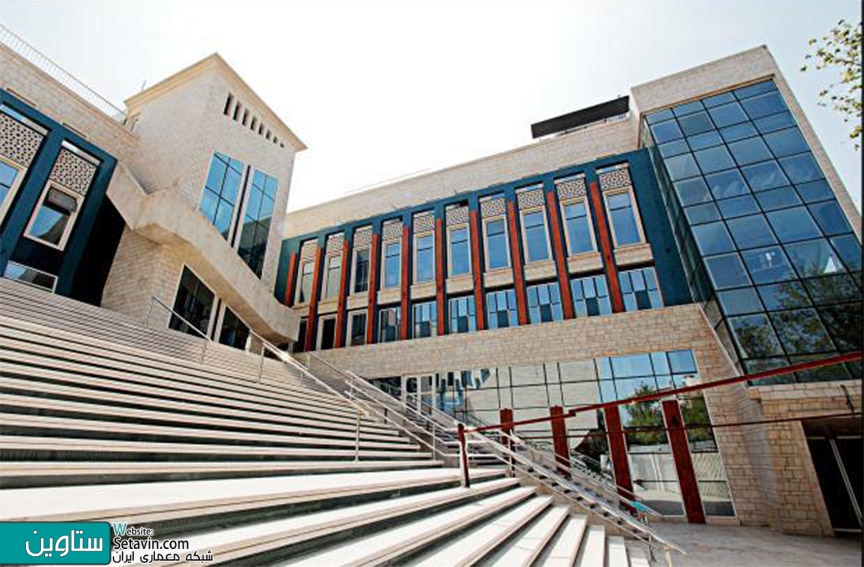

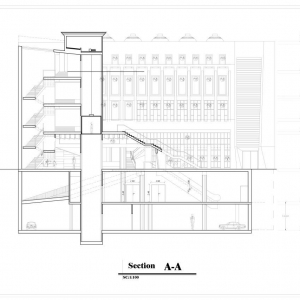

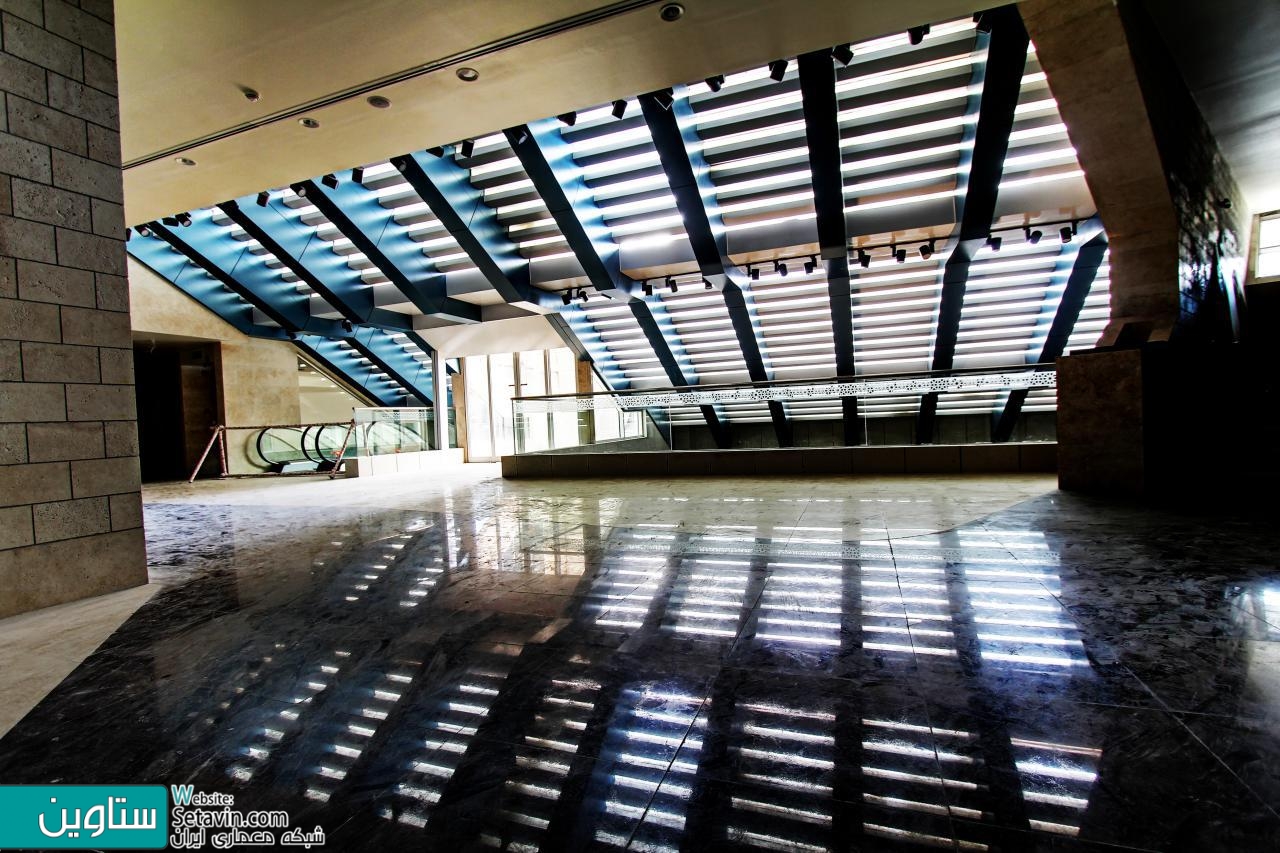

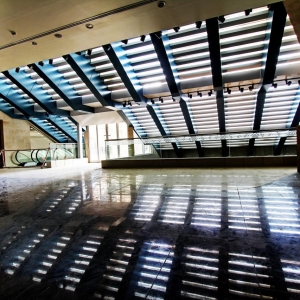

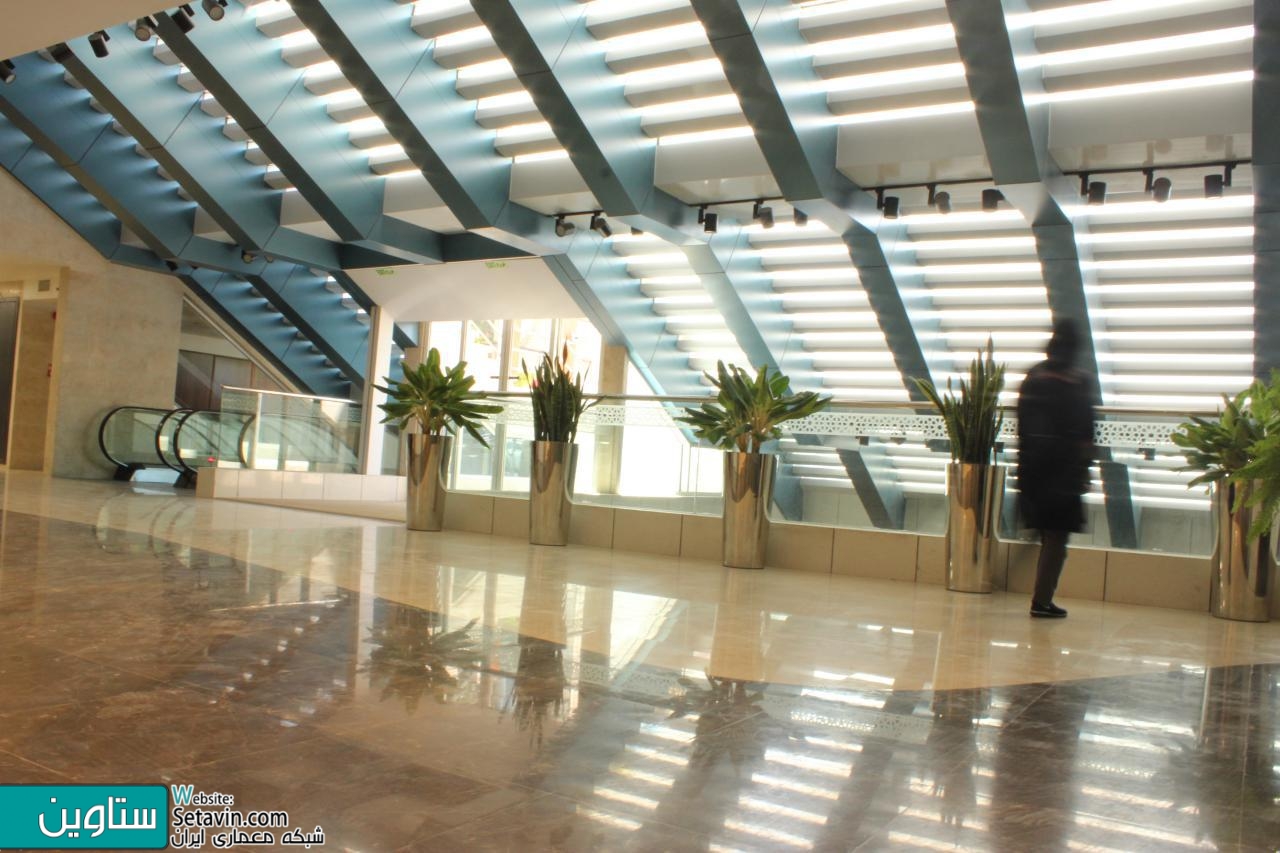

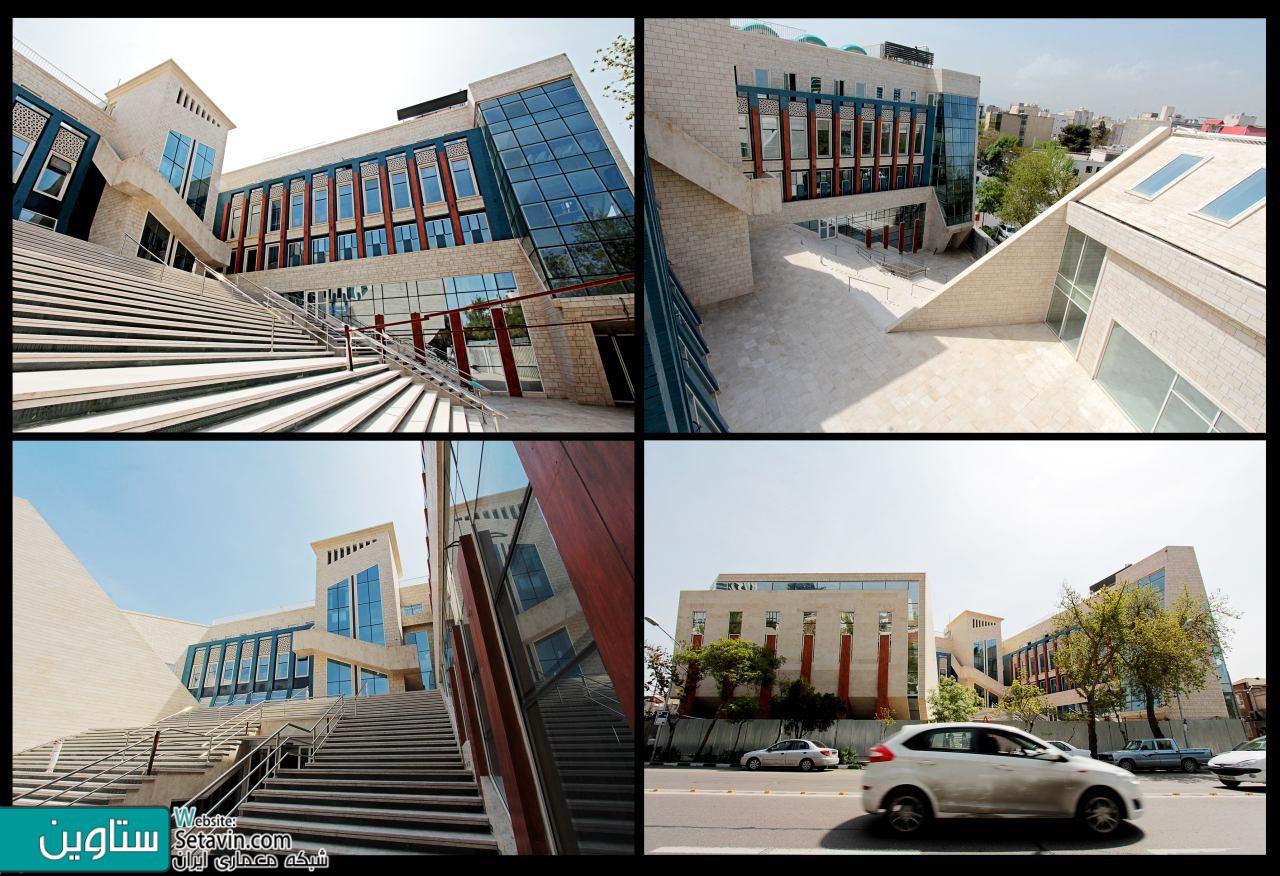

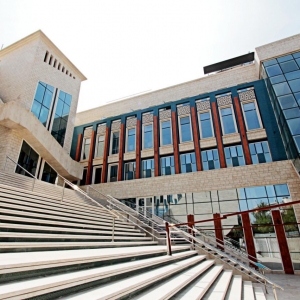

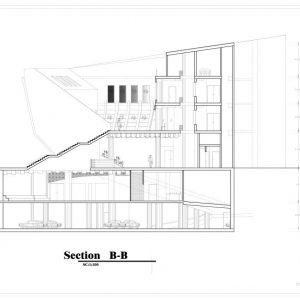

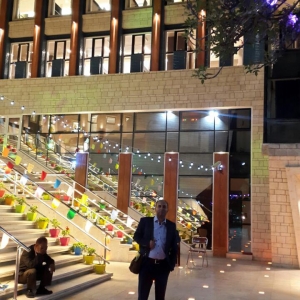

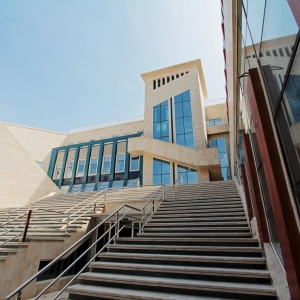

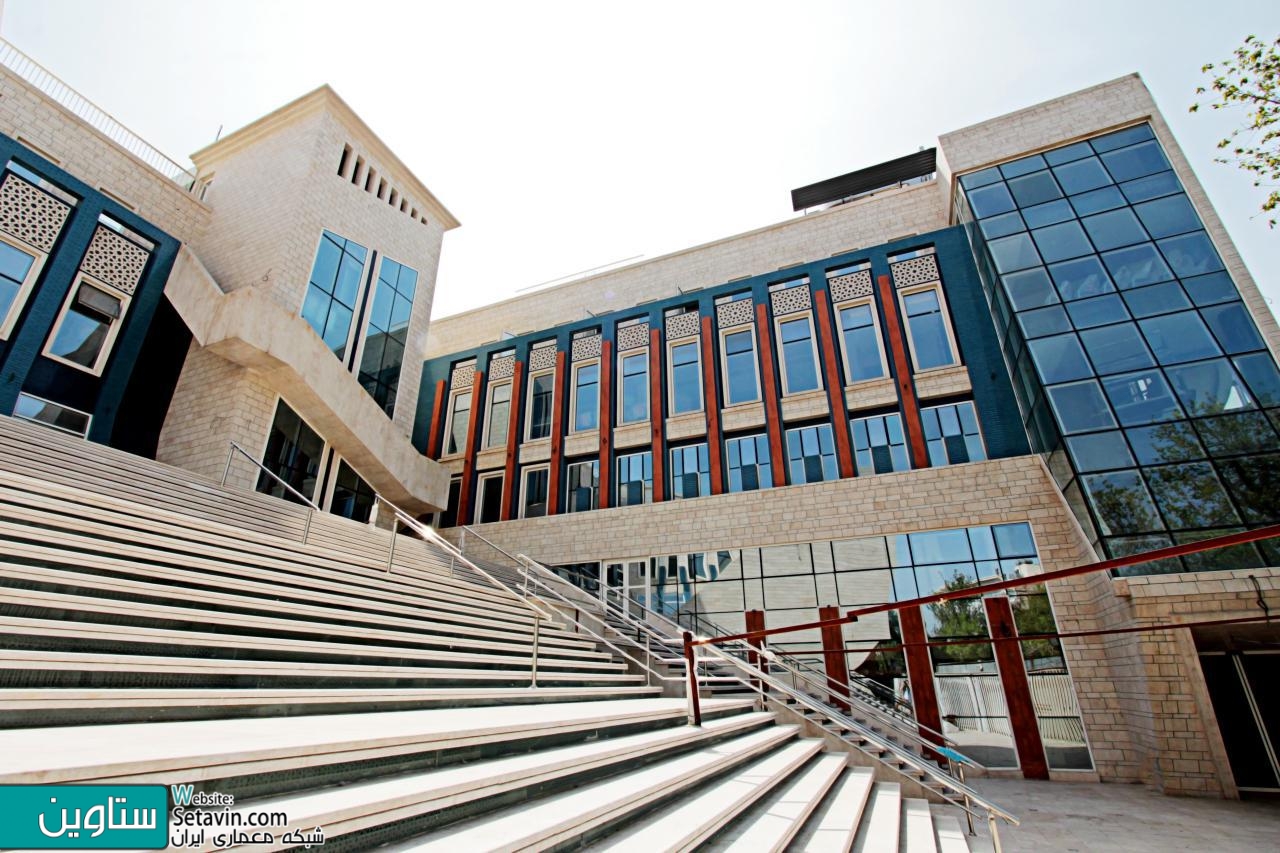

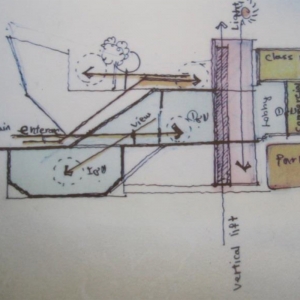

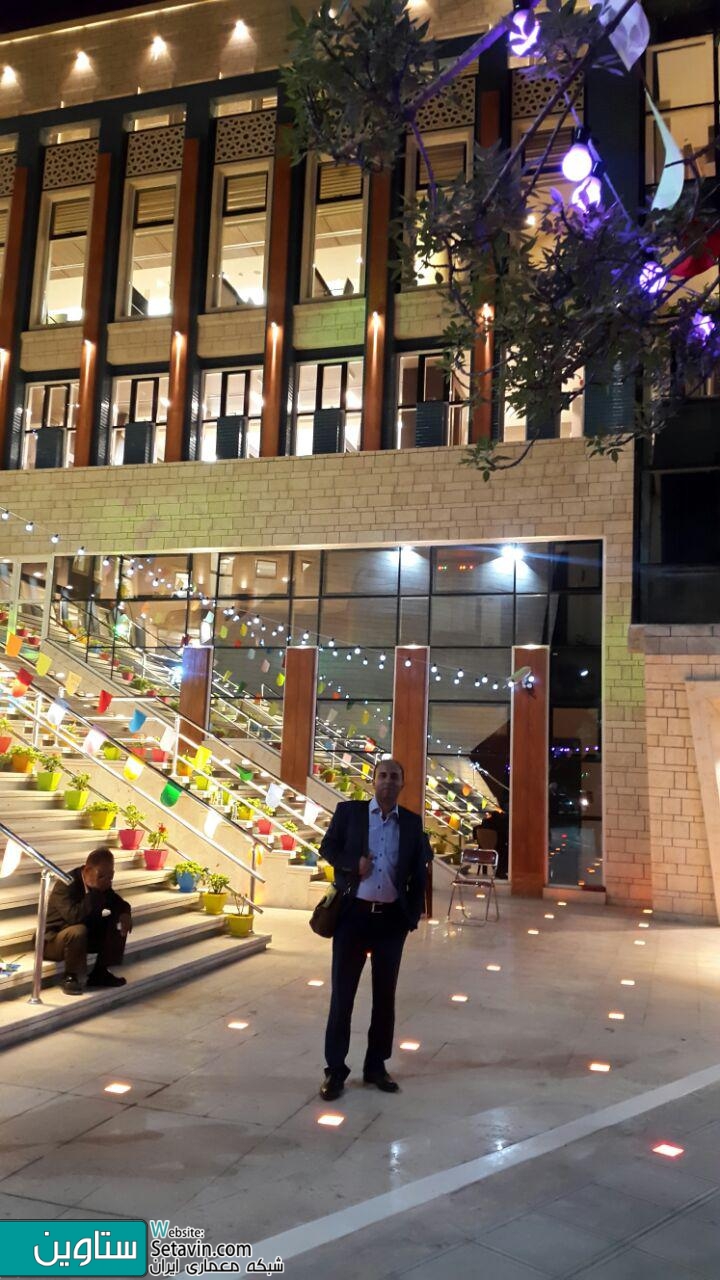

ایده دوم، همان تعریف آمفی تئاتر روباز است که لابی مجموعه را در زیر خود تامین نموده و خود دسترسی به حیاط مجموعه را در طبقه اول میسر می نماید. نور و دید لابی از شکاف ارتفاع پله ها تامین گردید و توسط یک وید با فضای لابی پائین ممزوج شد. این امتزاج در مقطع ذیل قابل درک است. اما هنوز زیربنای مورد نظر کاملا تامین نشده بود. در نتیجه فضاهائی که نیاز چندانی به نورگیری نداشتند ( مانند سالن های چندمنظوره) به طبقه منفی یک منتقل شده و پارکینگ در طبقه منفی دو تامین گردید.



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

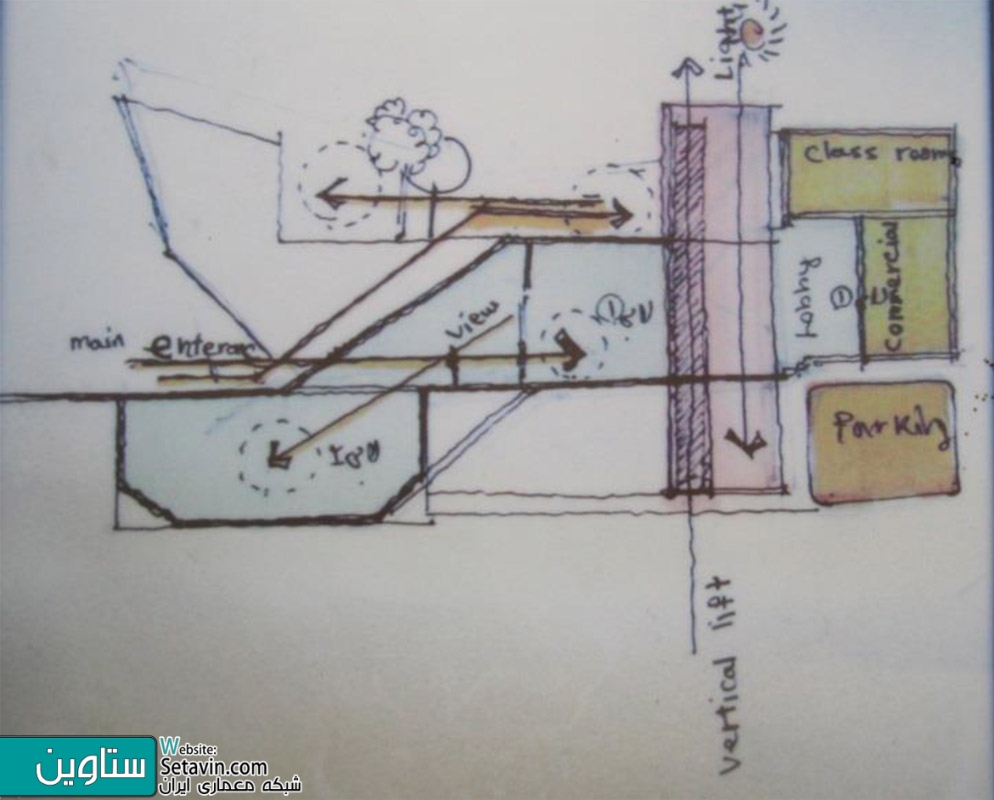

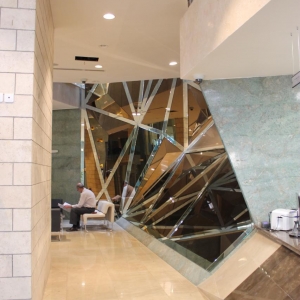

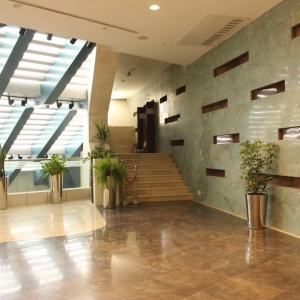

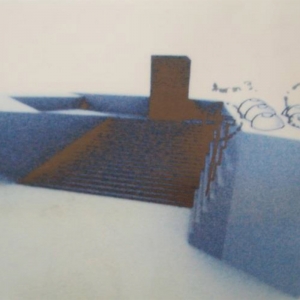

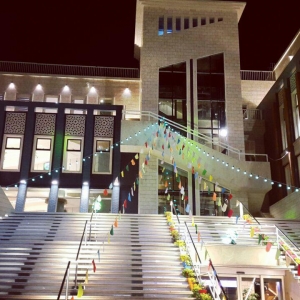

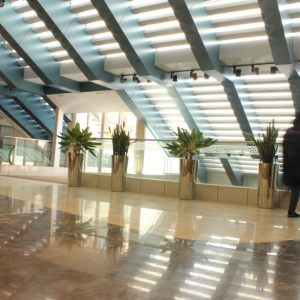

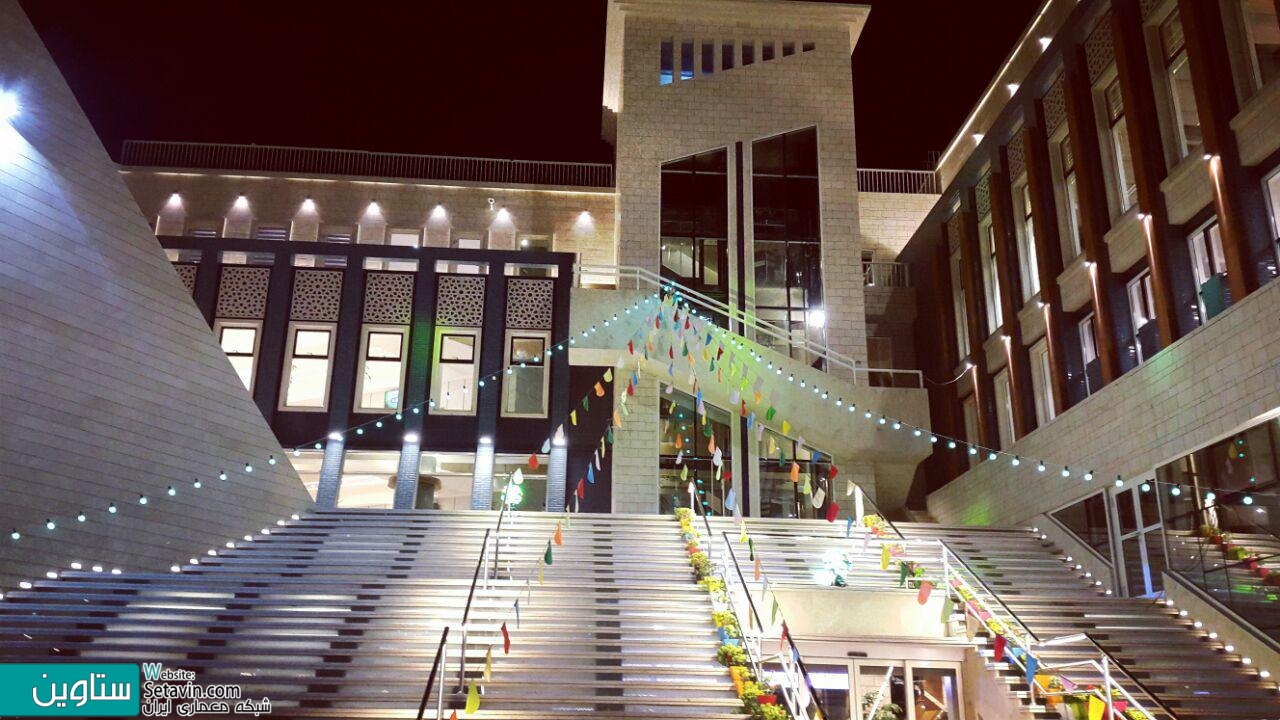

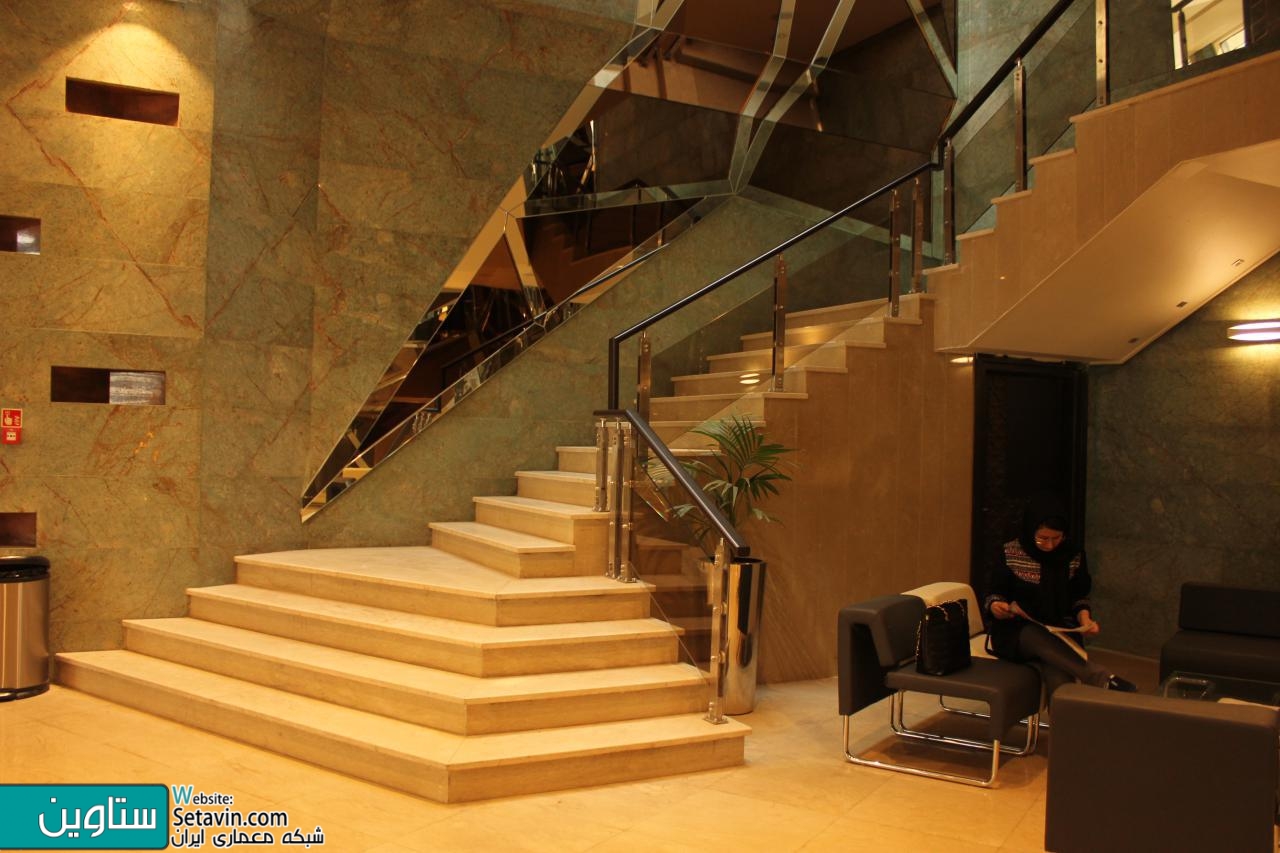

 ایده لابی های طبقه همکف منفی یک و آمفی تئاتر روباز

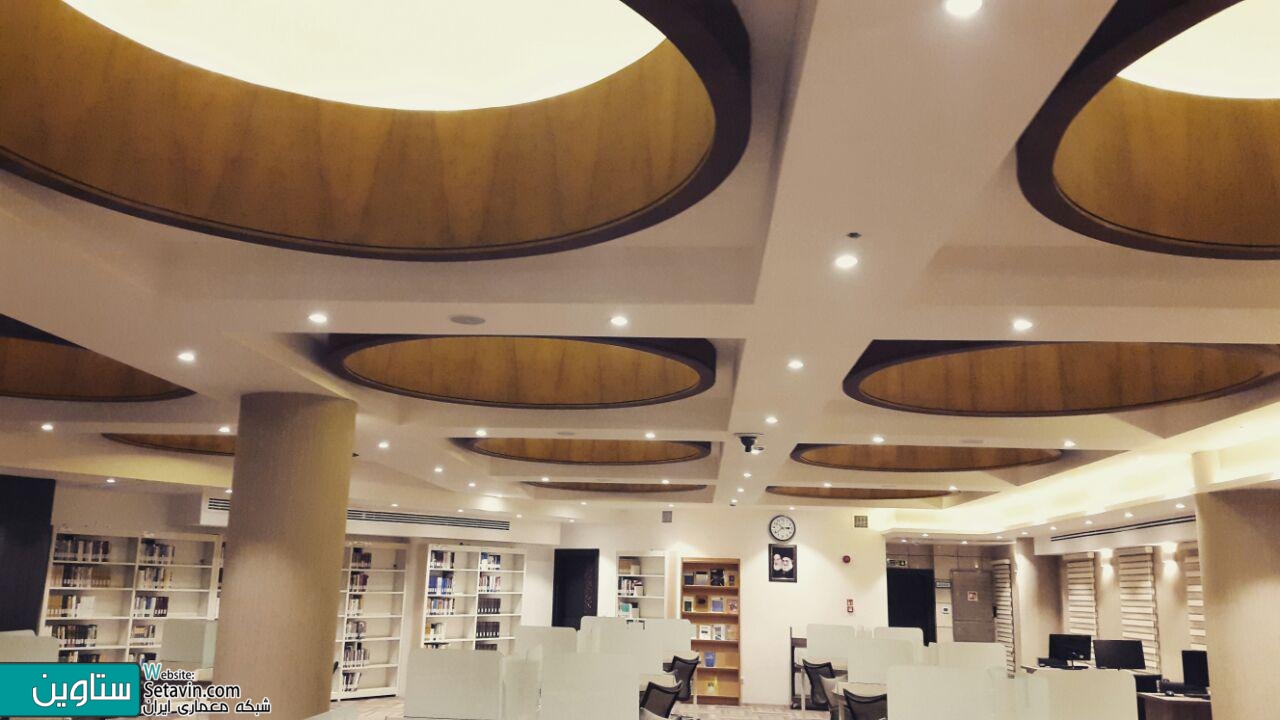

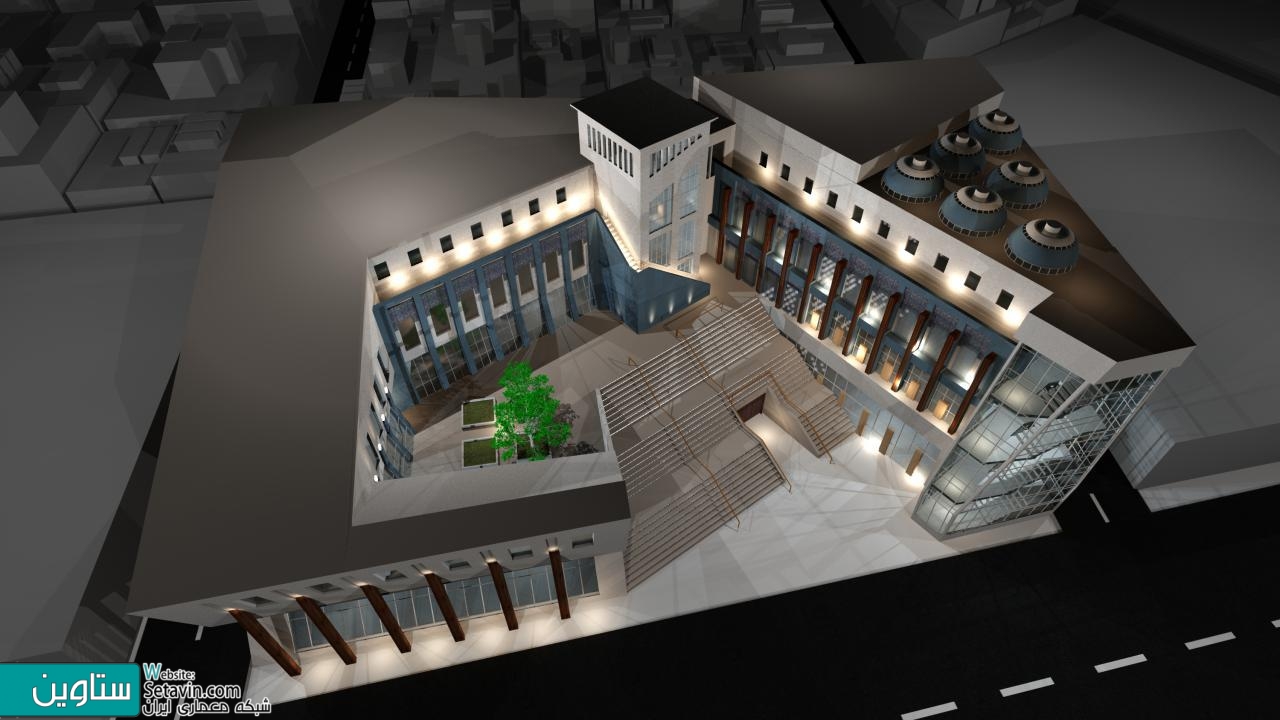

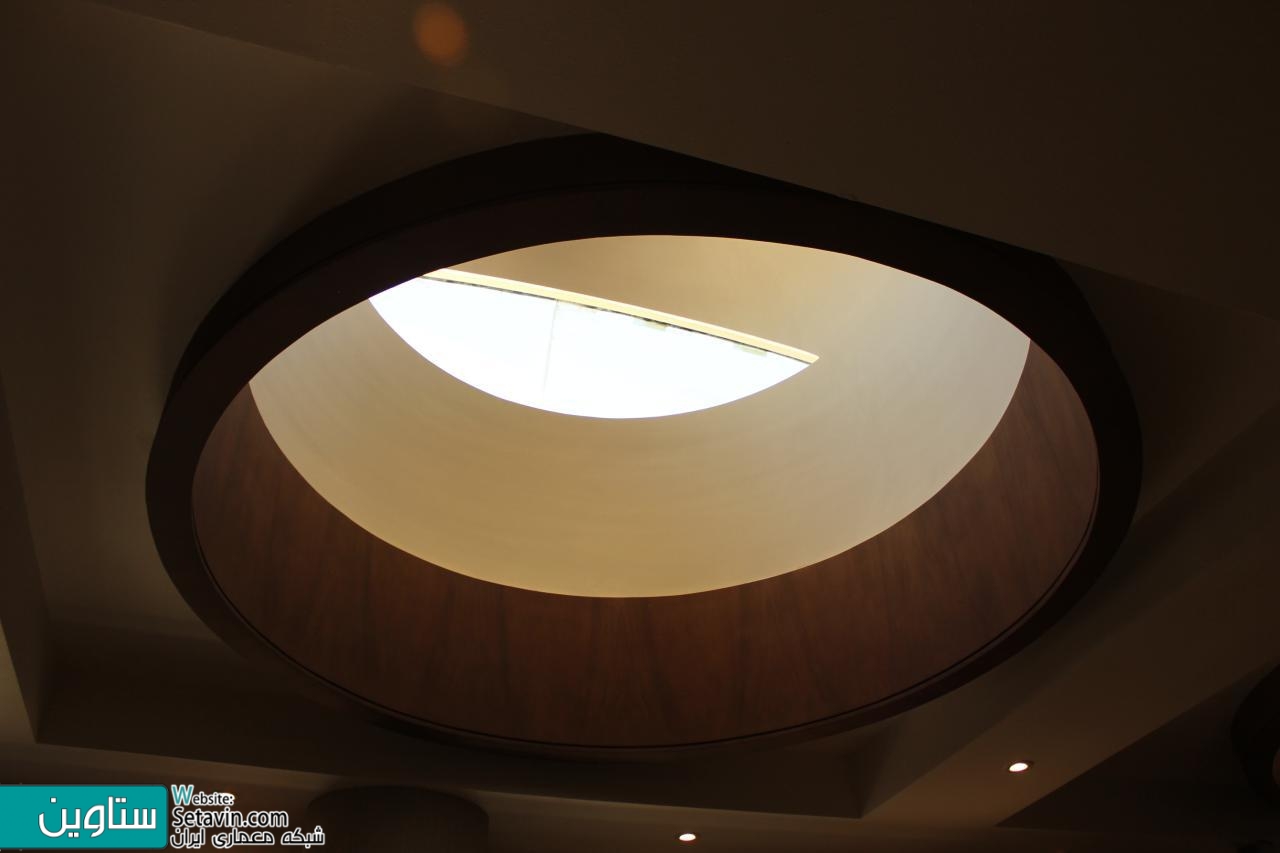

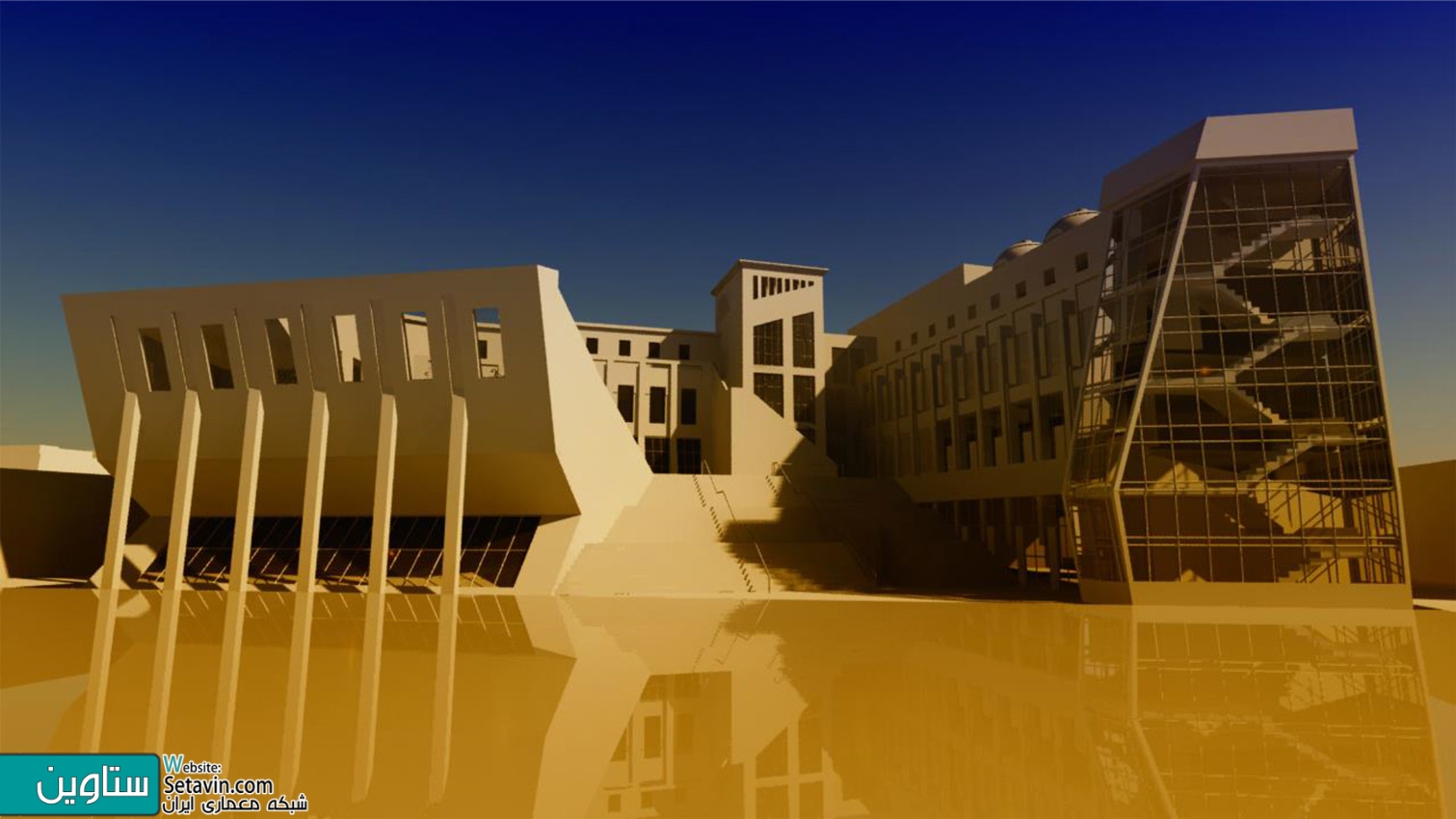

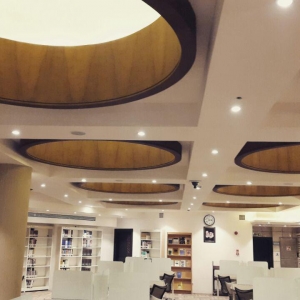

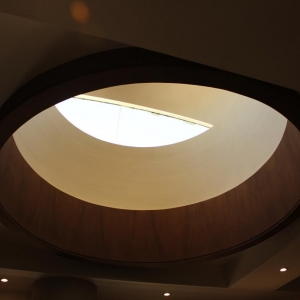

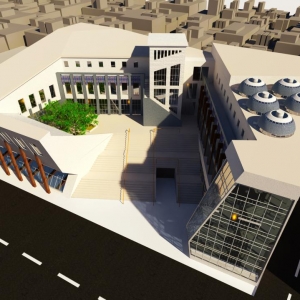

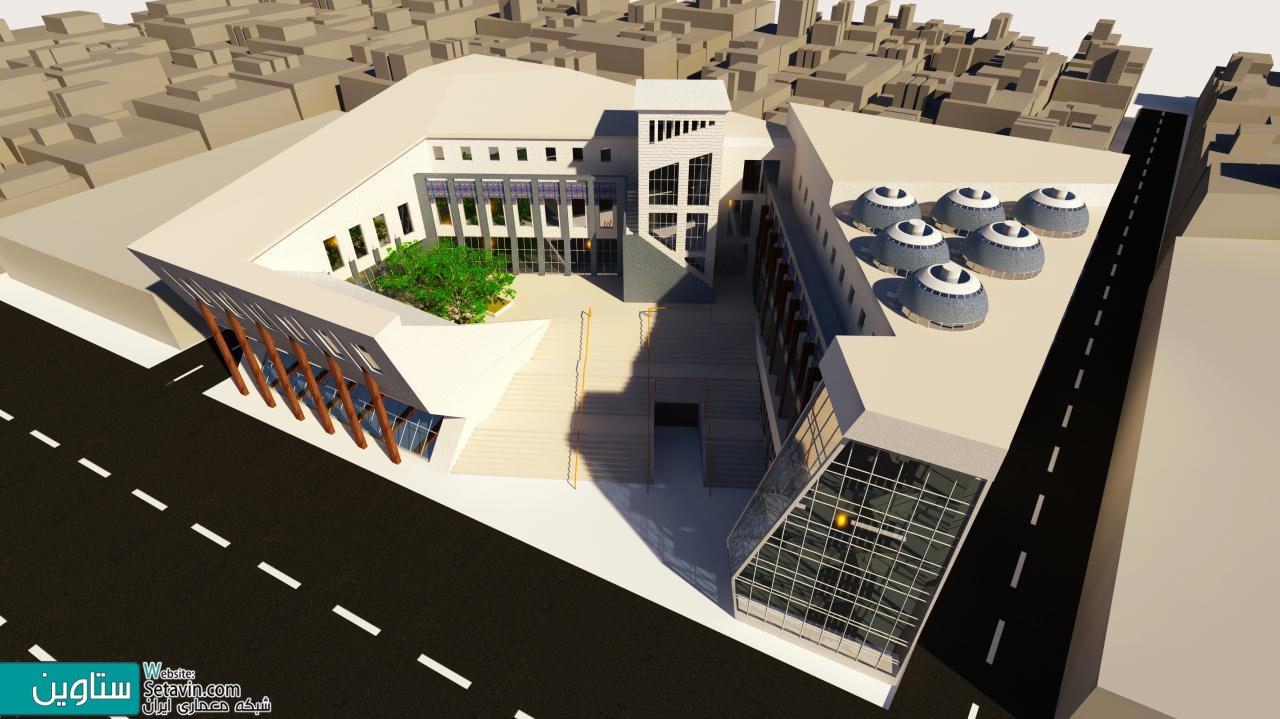

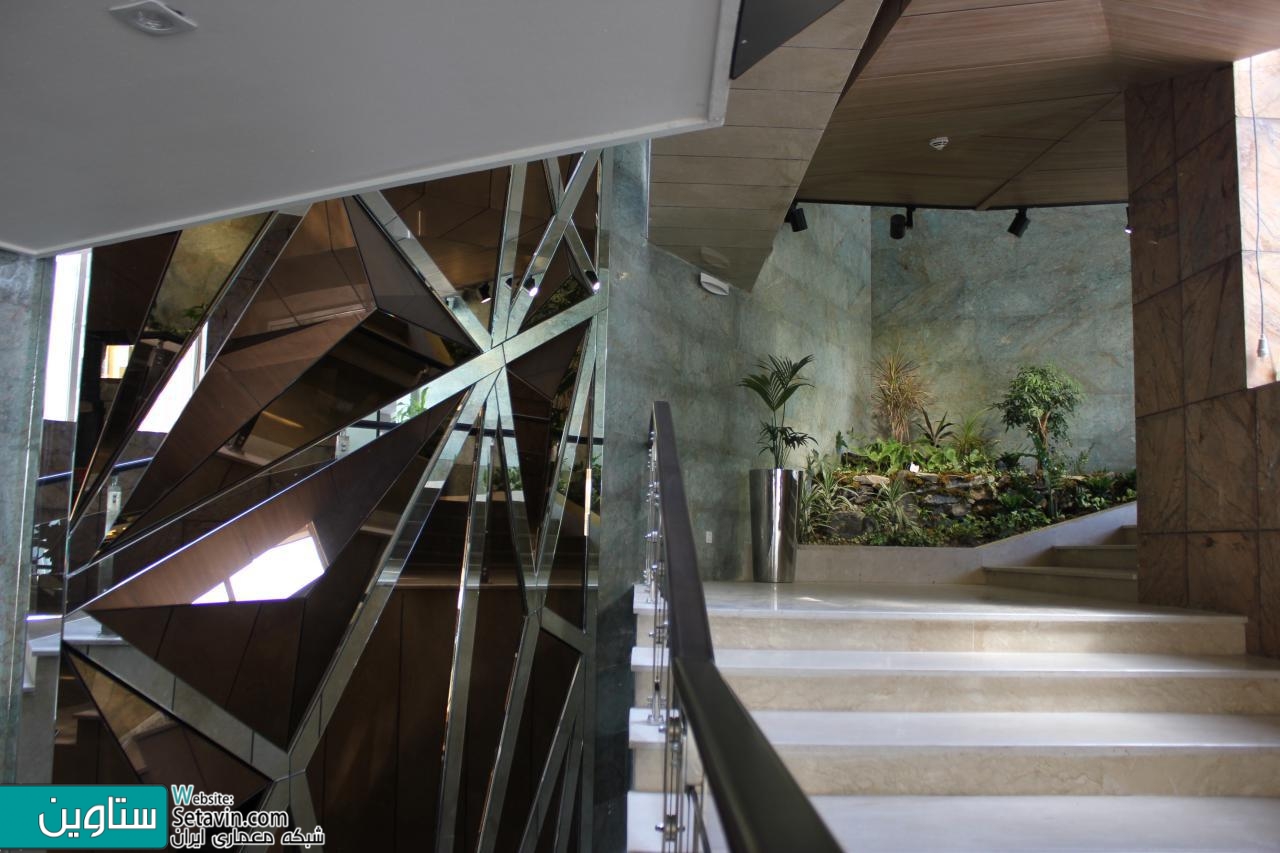

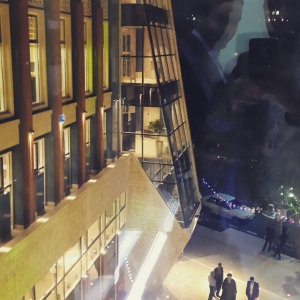

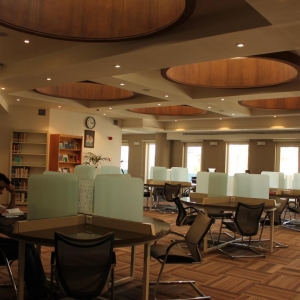

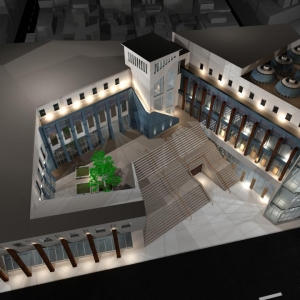

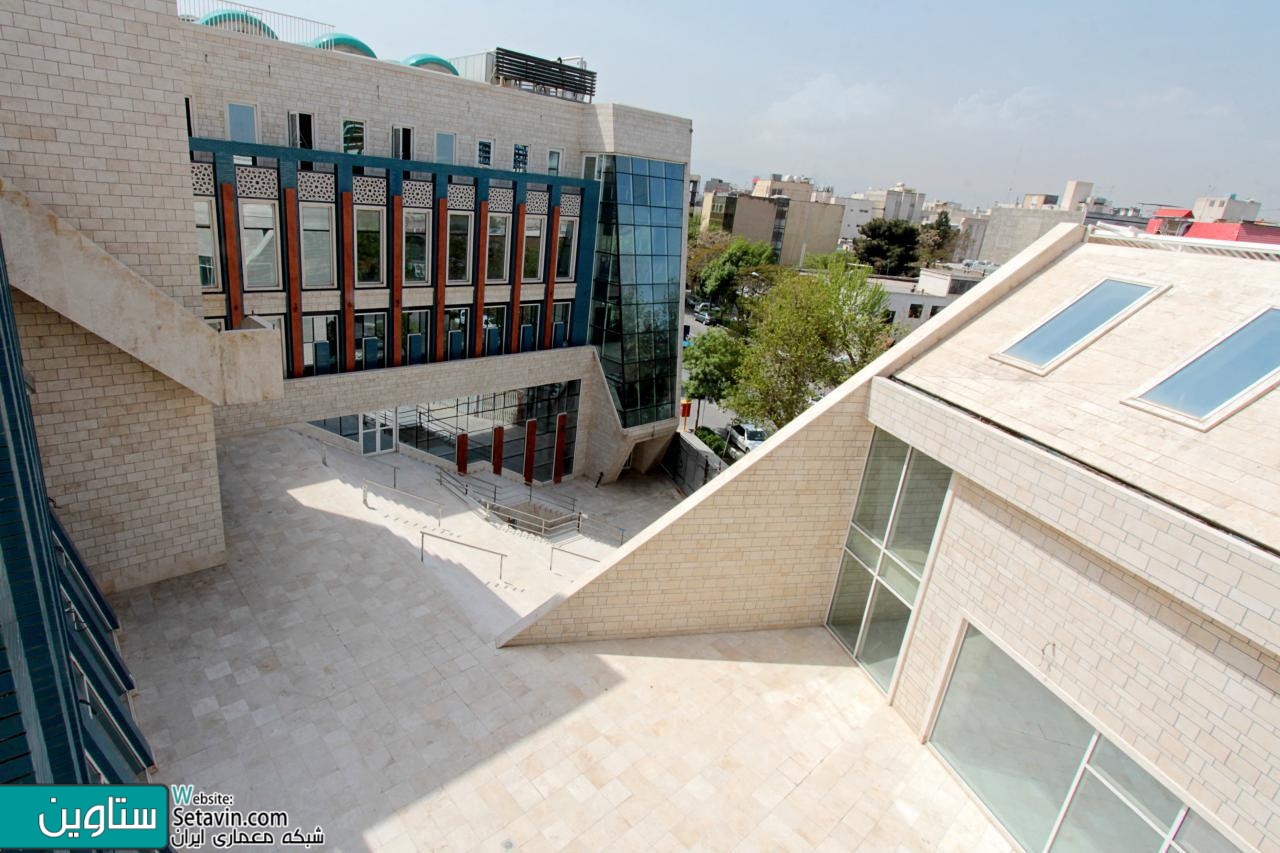

ایده های خرد دیگری چه از نظر مفهومی و چه از نظر کارکردی مطرح گردید، که می توان از قرارگیری آسانسورهای پانارامیک در حجمی مانند بادگیرهای ایرانی، نورگیرهای گنبدی بالای سقف کتابخانه محققین و شکل های استحاله شده دیگر بر سطح نما به عنوان مثالهایی برای آنها نام برد. این ایده ها در مجموع ساختار کلی بنا را شکل دادند تا در نهایت تصویر زیر از ترکیب آنها شکل گیرد.



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا





فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا





فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

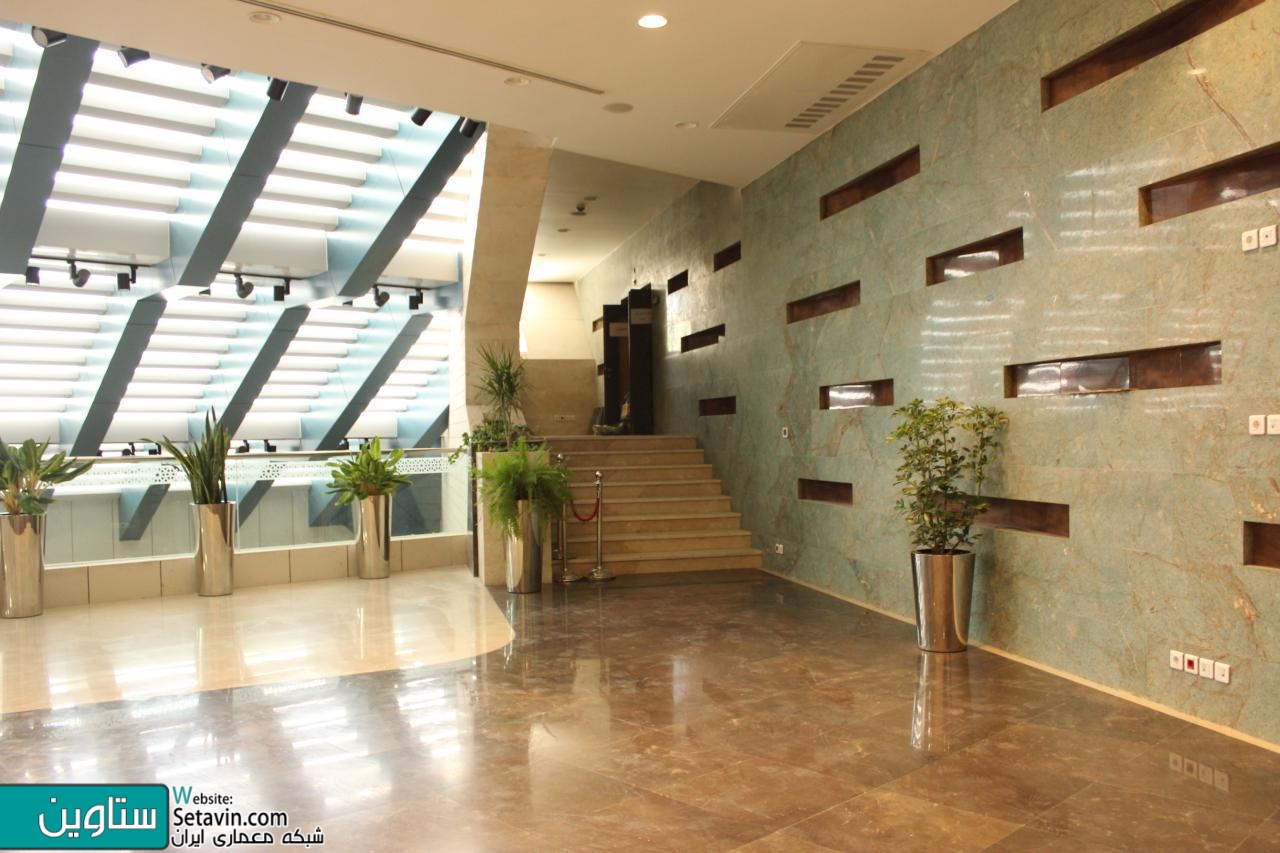

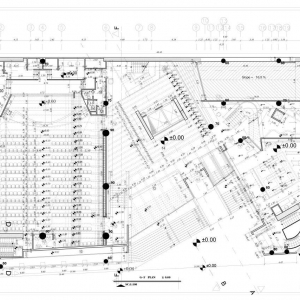

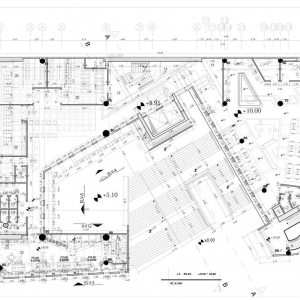

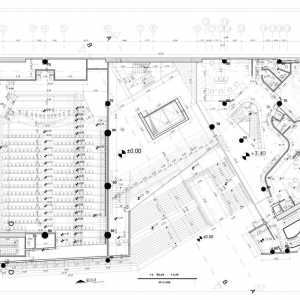

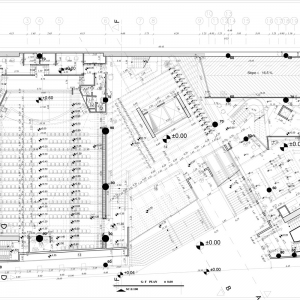

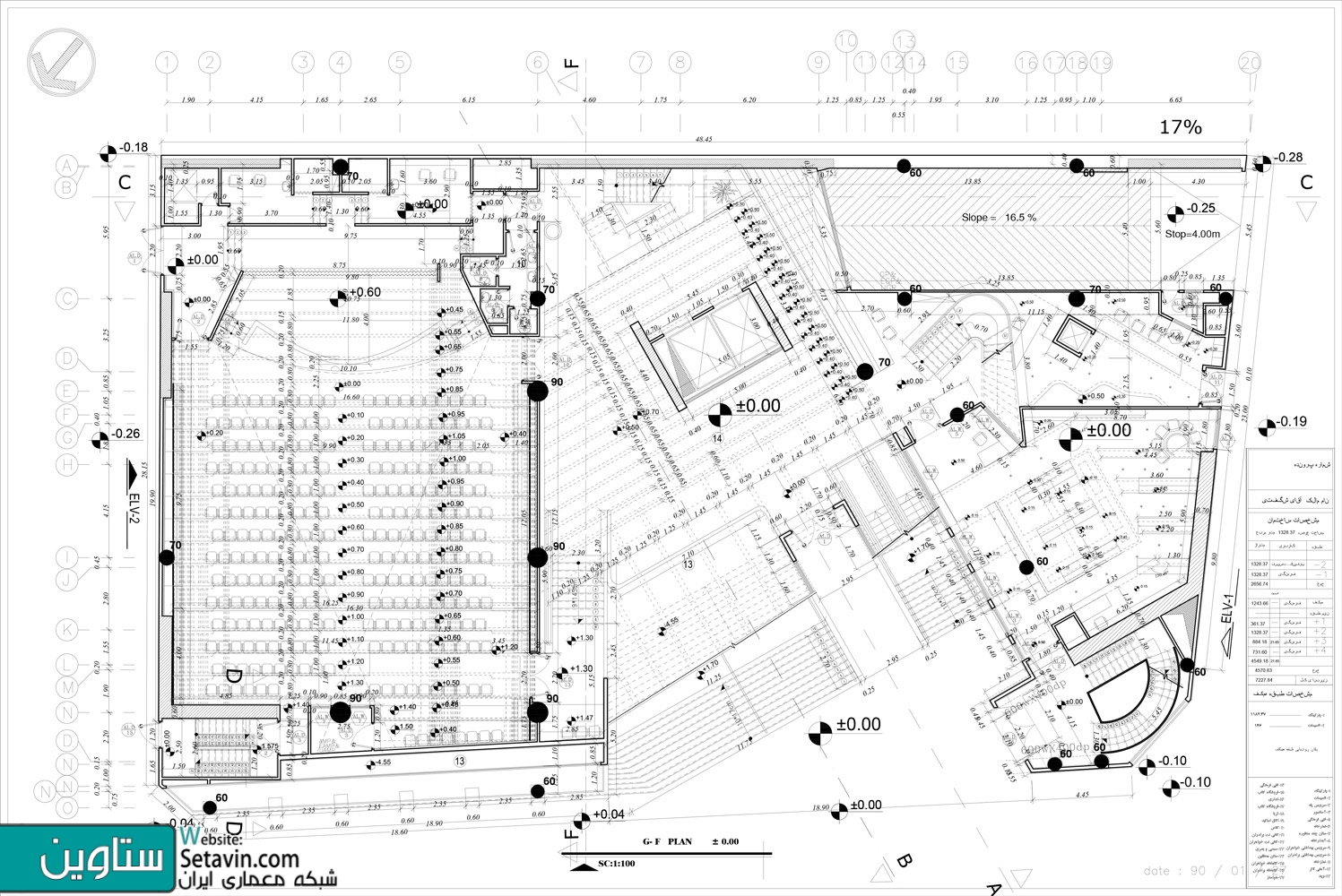

تراز همکف مجموعه



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز همکف مجموعه





فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز همکف مجموعه





فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز همکف مجموعه



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز اول مجموعه



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز اول مجموعه





فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز دوم مجموعه



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز سوم مجموعه



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز سوم مجموعه



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز سوم مجموعه



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز چهارم مجموعه



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز چهارم مجموعه



فرهنگسرا بقیه الله العظم , تیم طراحی تجرید معماری , مشهد , احسان جبروتی , محمد کلاته آهنی , تجرید معماری , احسان صدیقی , رویا قوی , سعید شفیعی , الیاس معتمدیان , آرزو فریفته , فرهنگسرا

تراز چهارم مجموعه



دوستان عزیز , سایر اطلاعات و نقشه های مربوط در بخش آلبوم تصاویر در ادامه مطلب می توانید جستجو کنید ...
