گابیون ( Gabion ) چیست و دارای چه کاربردی می باشد ؟

مجموعه: پروژه های معماری ، تاریخ انتشار: ۲۶ / ۰۶ / ۱۳۹۵ ، شناسه: ۱۸۷۲ ، بازدید:۴۸۷۸۸

در این پست با ستاوین همراه باشید تا نگاهی به چیستی و عملکرد گابیون ها (Gabion  ) داشته باشیم ... ( تورسَنگ (نام‌های دیگر آن : سَلّه‌اندازی، تور سنگی ، گابیون) بوده و در واقع قفسی توری را می‌گویند که درون آن را از قلوه‌سنگ و قطعات مختلف پر می‌کنند و تعدادی از آن‌ها را به صورت خشکه‌چینی روی هم قرار می‌دهند تا از ریزش دیواره خاکی جلوگیری گردد . در قدیم نیز تورسنگ (Gabion ) را به شکل سبد استوانه‌ای شکل بدون ته می‌ساختند که از خاک پر کرده و برای جان‌پناه بکار می‌بردند . در قدیم به این کار سَلّه‌اندازی نیز می‌گفتند. سله واژه‌ای بود که برای زنبیلها و سبدهای بزرگ به‌کار می‌رفت. تورسنگ‌ها در مهندسی عمران، راهسازی و امور نظامی کاربرد دارد. از آن برای استحکام‌بخشی کرانه‌های دریا و دریاچه‌ها در برابر فرسایش نیز استفاده می‌شود.



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

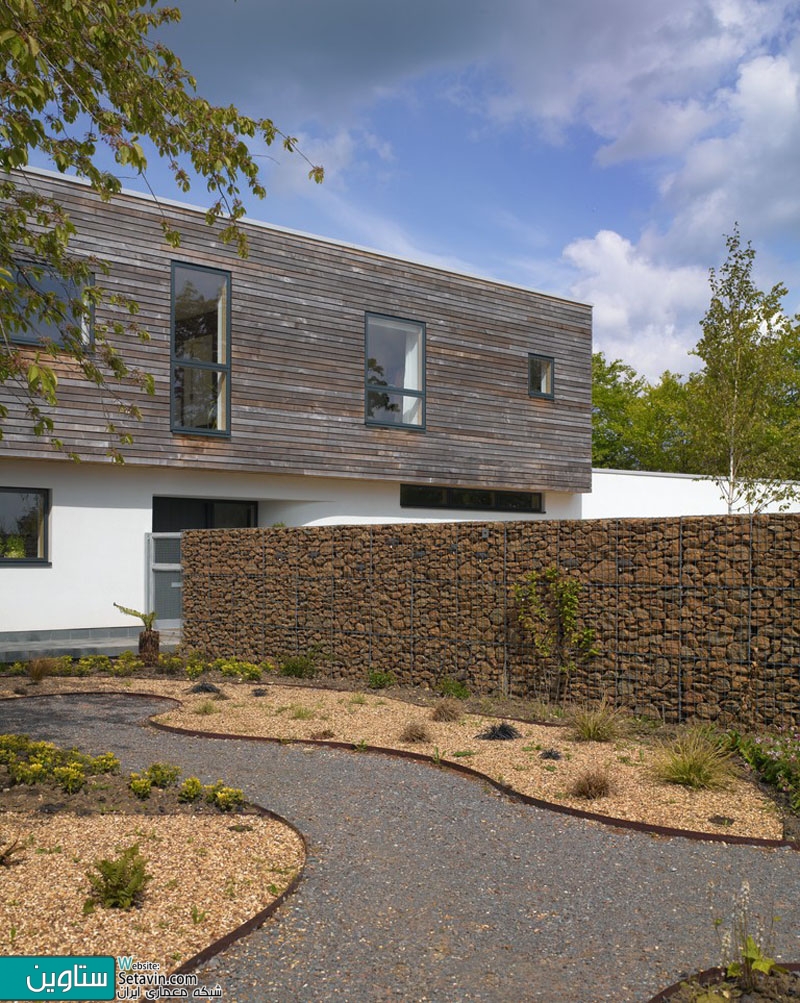

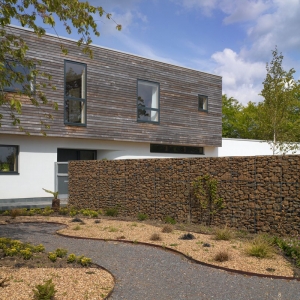

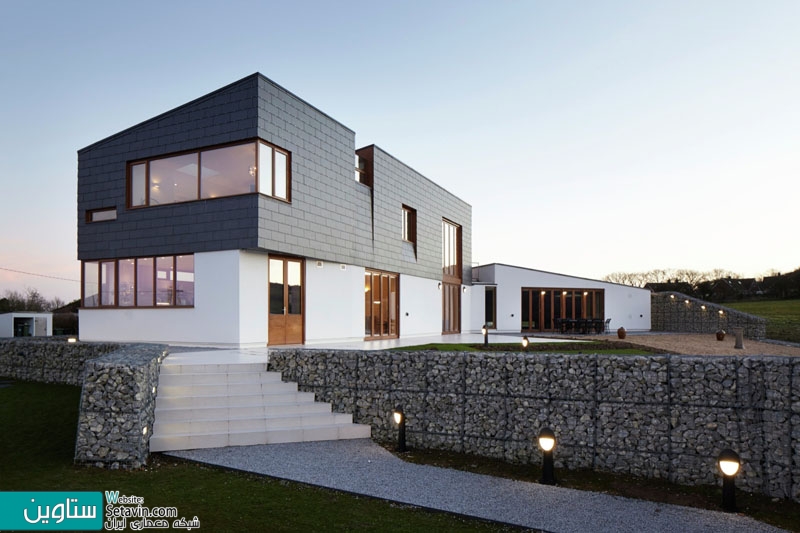

House in England by Alma Nac. Photography by Jack Hobhouse

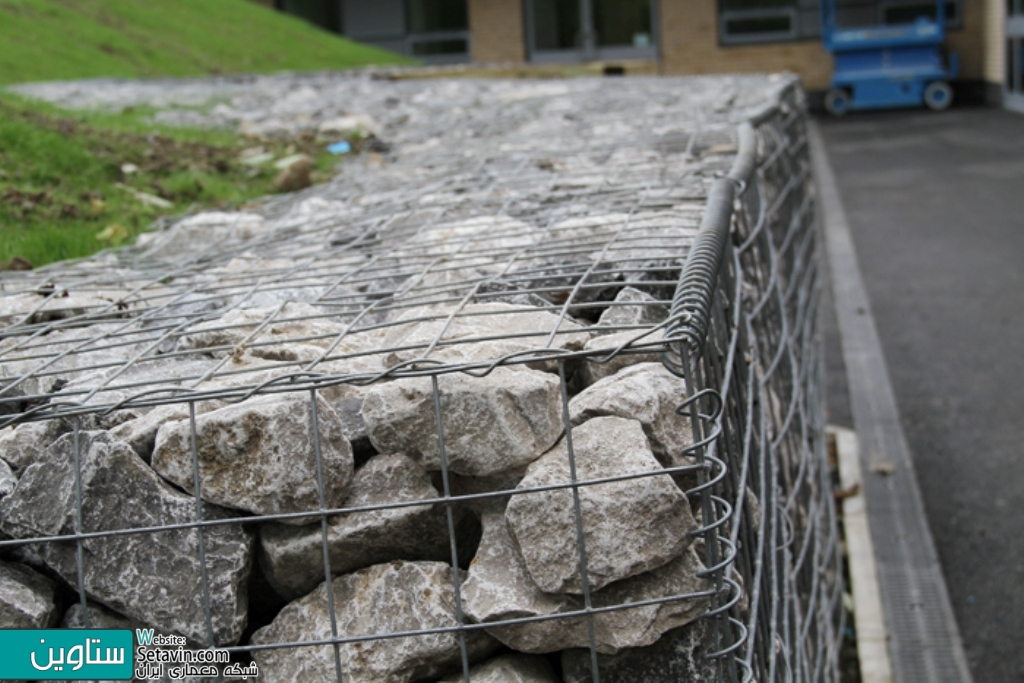

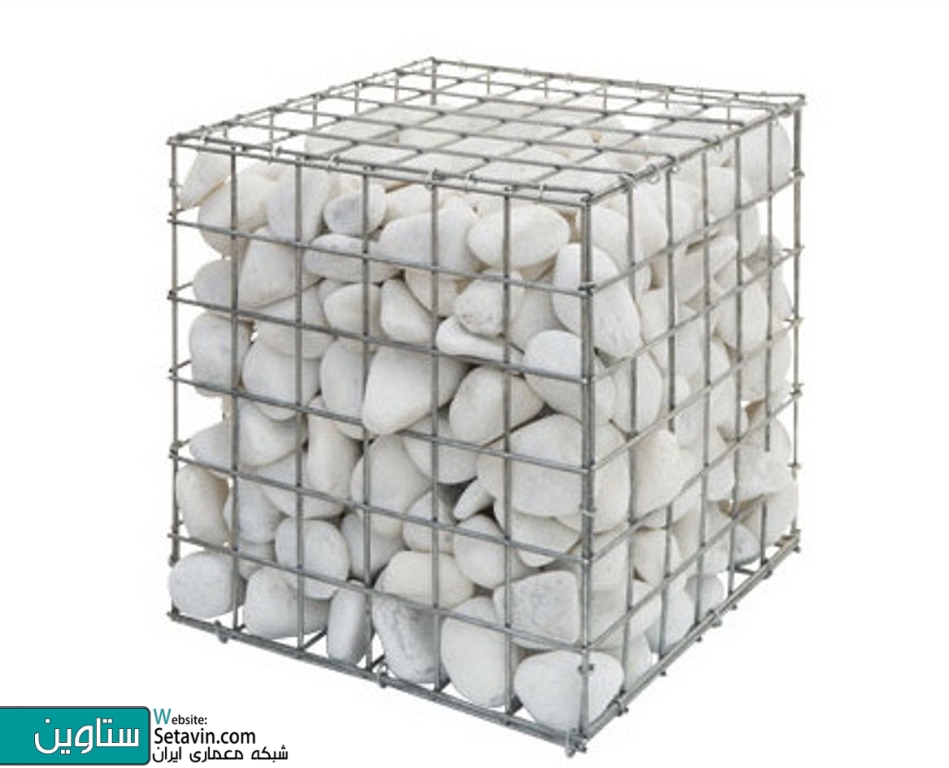

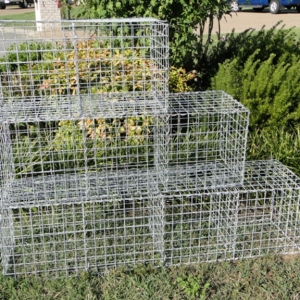

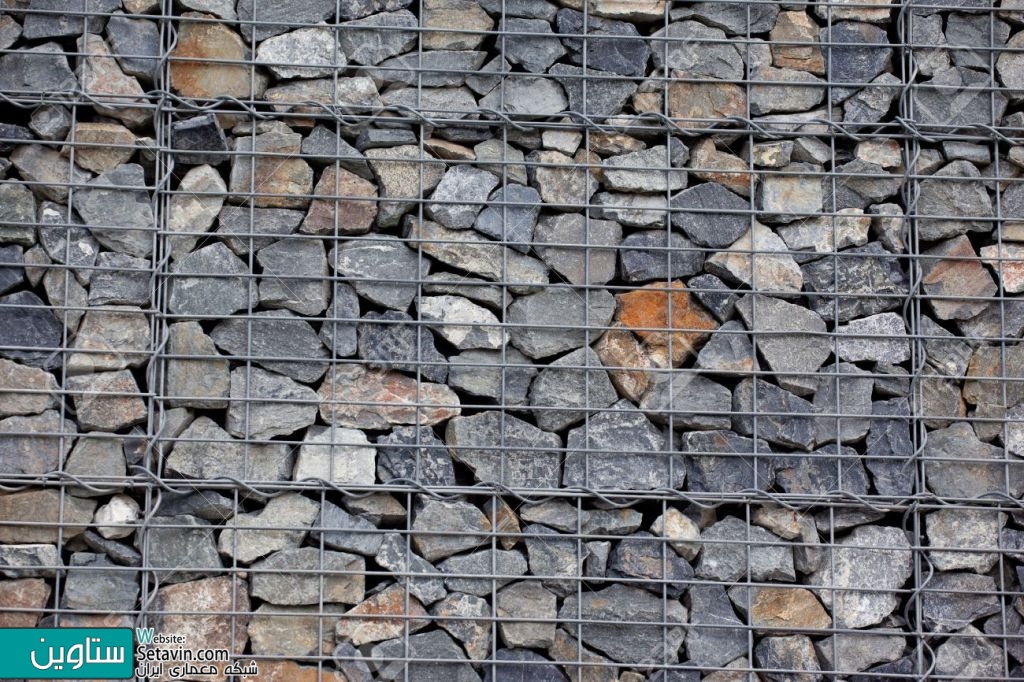

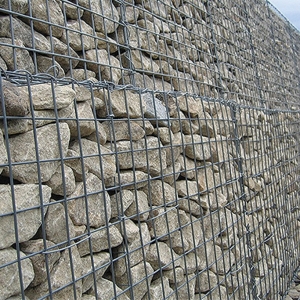

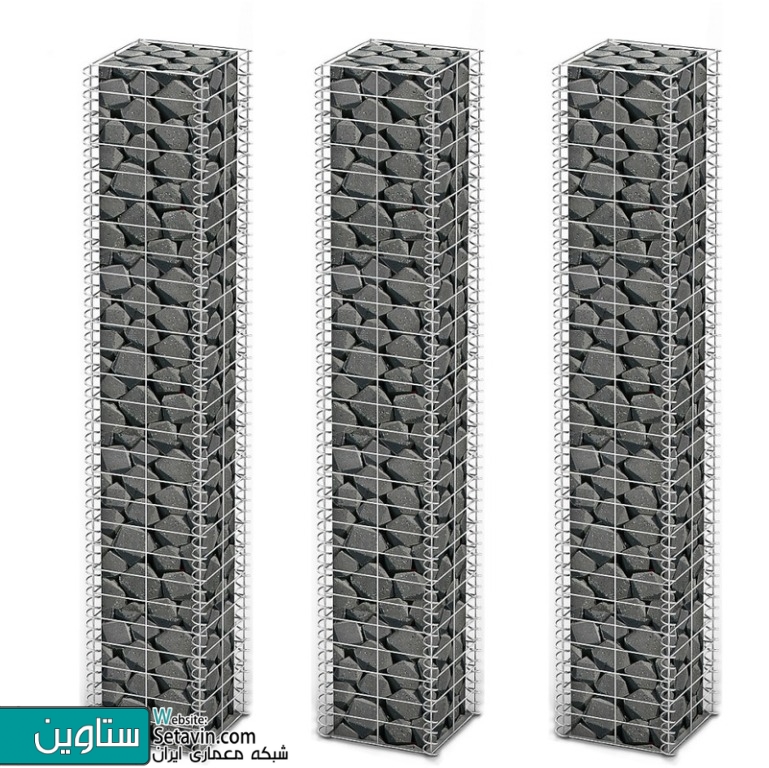

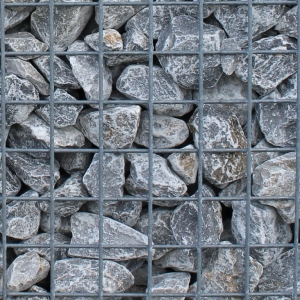

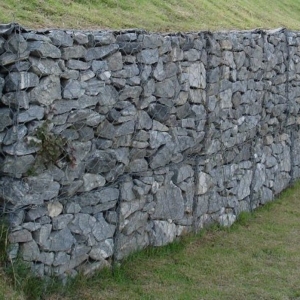

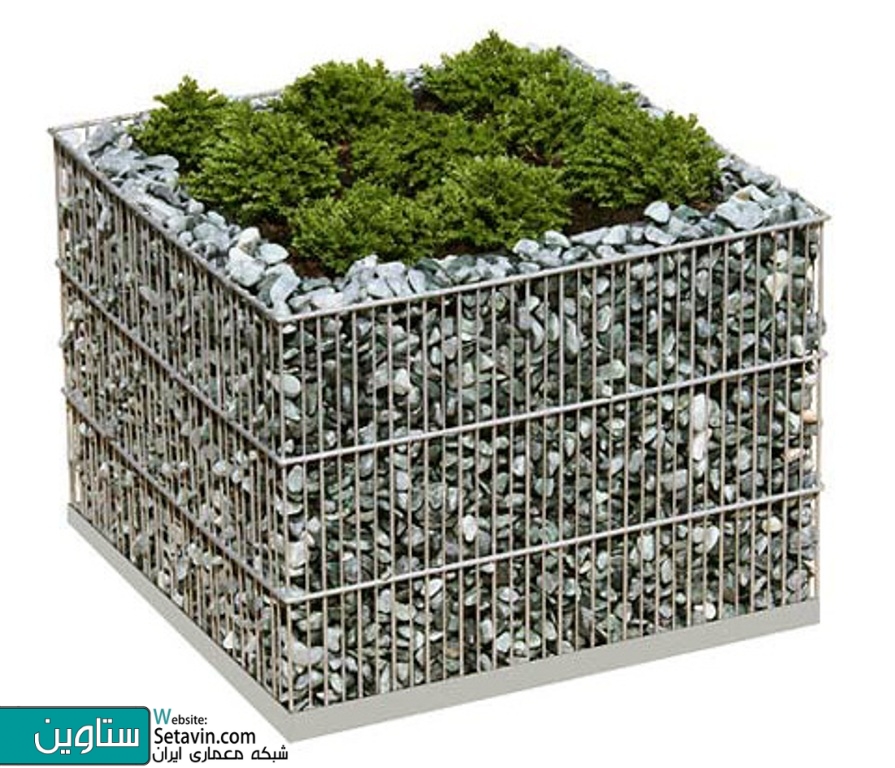

در مهندسی سازه , گابیون ها دارای توصیف و کاربرد متفاوت است ,  توری گابیون که گاهی به آن توری سنگی گفته می شود، سبد های سیمی پر از مطالح سنگی است که در زمینه های مختلف عمرانی کاربرد دارد. این سبد ها با به هم پیوستن و در کنار هم قرار گرفتن، سازه هایی با ابعاد بزرگ تشکیل می دهند. با  توجه به کاربرد توری های گابیون، بایستی آن را از جنبه های مختلفی از قبیل خصوصیات رفتاری، شکل پذیری، استحکام، طراحی و محاسبه سازه ها مورد بررسی و ارزیابی قرار داد. از لحاظ اقتصادی سازه های گابیون بسیار ارزانتر از سازه های مشابه است. توری های گابیون  بیشتر در سدسازی، جاده سازی، ایجاد دیوارهای محافظ و حائل و نیز، کف آبراهه ها کاربرد زیادی دارد و البته به عنوان فنس و حصار نیز قابل استفاده است.  با ستاوین ( شبکه هنر و معماری ایران ) همراه باشید ...



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ





گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

House in England by Alma Nac. Photography by Jack Hobhouse

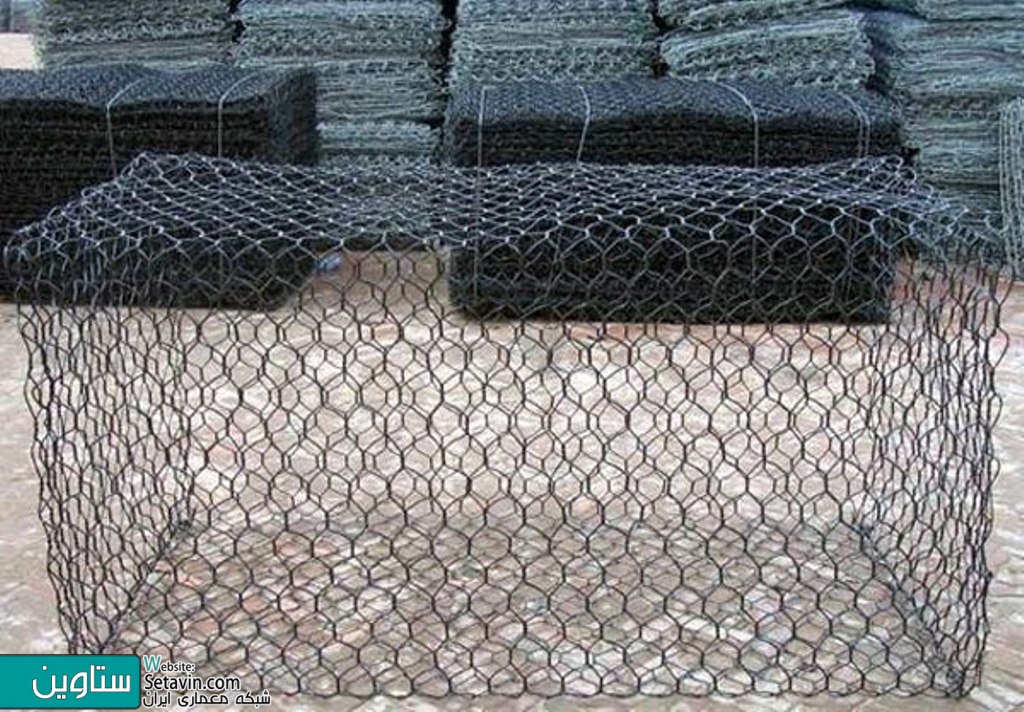

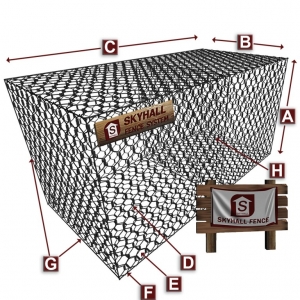

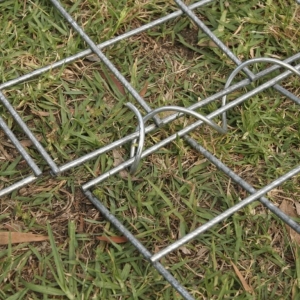

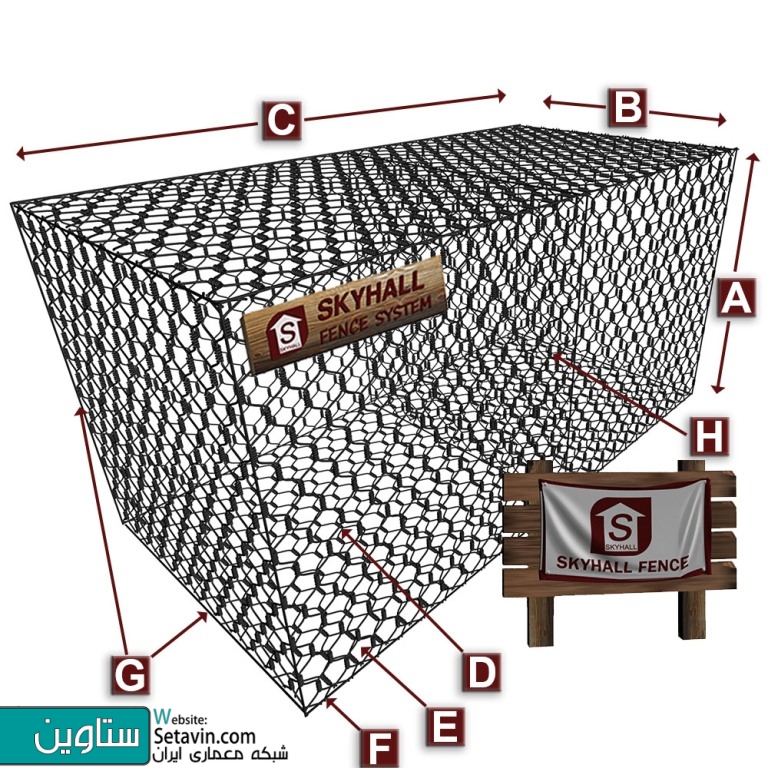

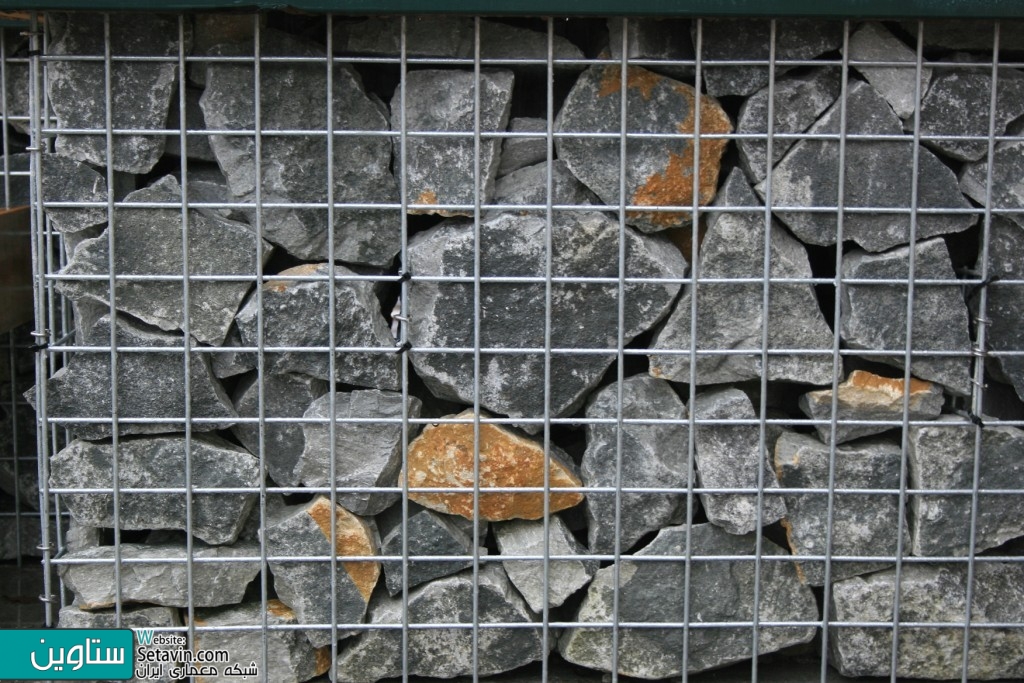

مشخصات فنی:
1- نوع مفتول گالوانیزه گرم است.
2- قطر مفتول: نمره 2.5 تا 4 میلی متر.

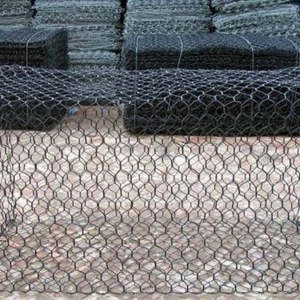

3- چشمه: چشمه های گابیون به صورت شش ضلعی بوده و در اندازه های 8*8 -8*10-10*12 و ... تولید می شود.



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

House in England by Alma Nac. Photography by Jack Hobhouse

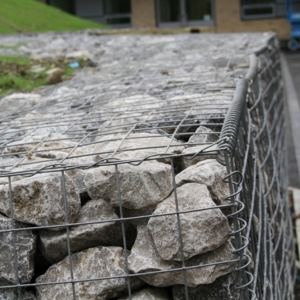

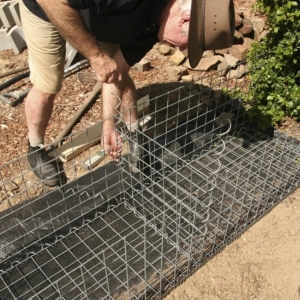

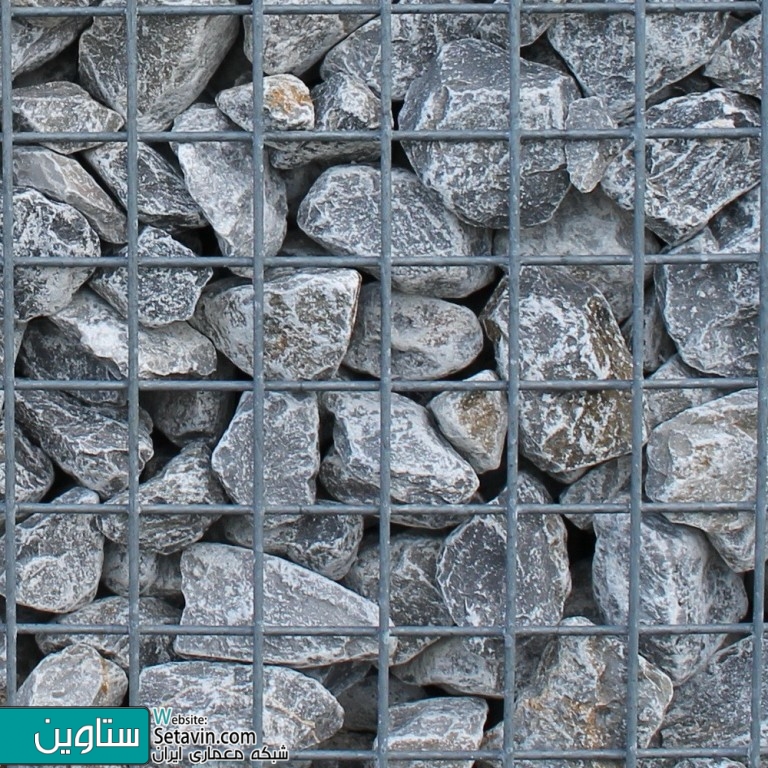

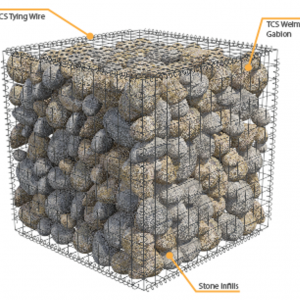

توری گابیون Gabion فلزی و گابیون روکش دار (توری سنگی) ساخته شده و  از مفتول آبکاری گالوانیزه گرم که نوعی سبد سیمی با مقاومت بسیار بالا در مقابل فشارهای مستمر توده های خاک،سنگ و فشار حاصل از جریان و موج های آب با بافت فیزیکی شش ضلعی و پیچش سه لایه که همین امر توری گابیون را در مقابل ترک خوردگی مقاوم می سازد.  گابیون در واقع قفسی ساخته شده از توری مقاوم با بافت شش ضلعی است که به راحتی می توان درون آن را از سنگ و قلوه سنگ های طبیعی پر کرد و به صورت خشکه چینی سنگ ها را بر روی هم مهار نمود و تور سنگی مقاوم را تشکیل داد.



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

House in England by Alma Nac. Photography by Jack Hobhouse

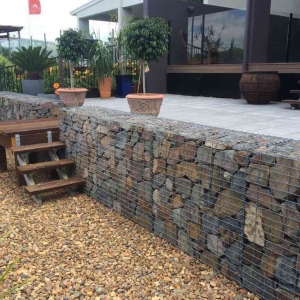

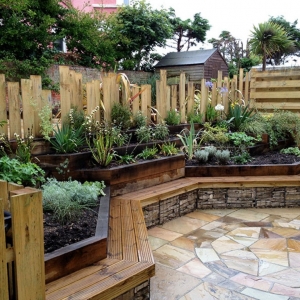

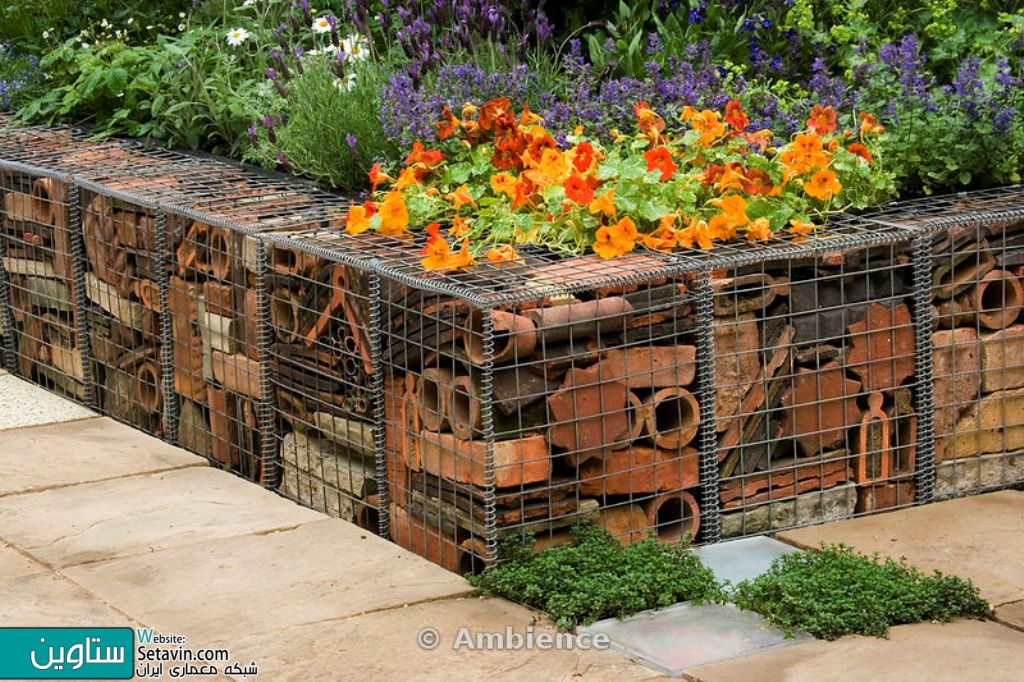

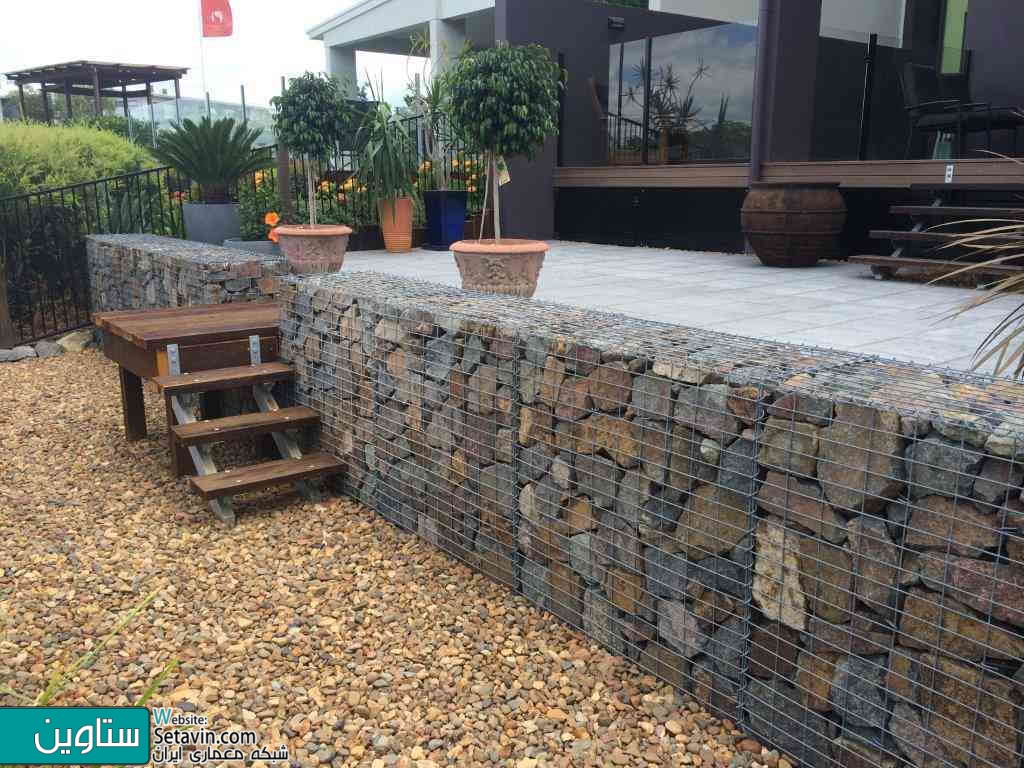

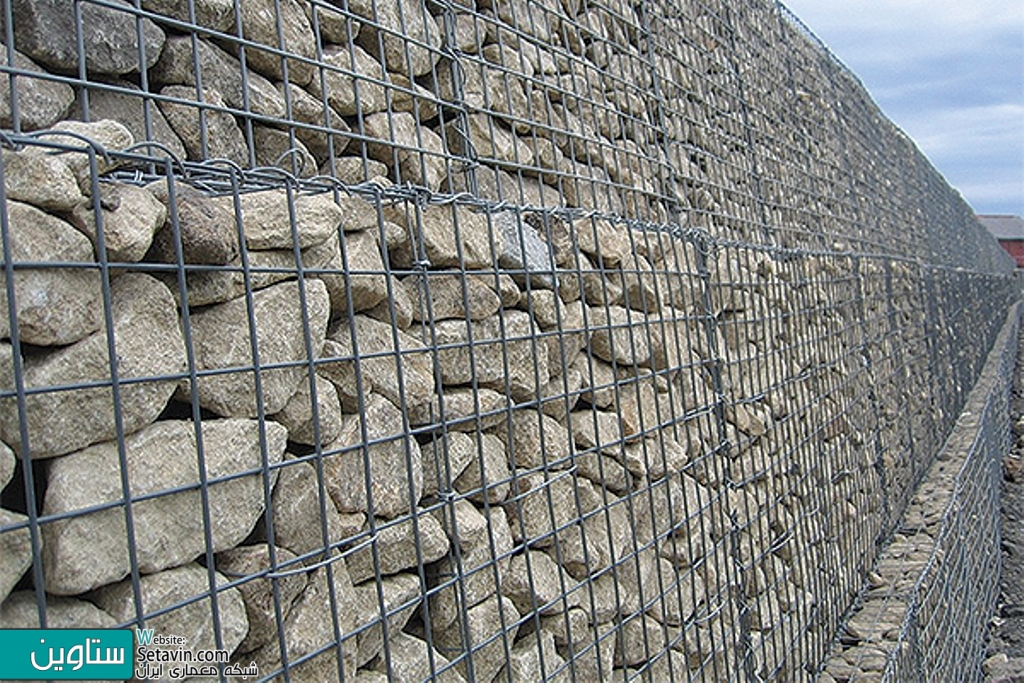

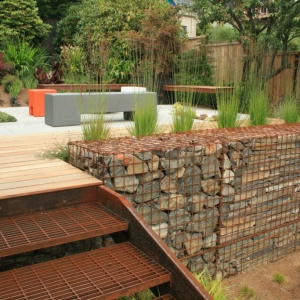

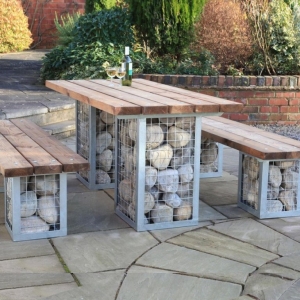

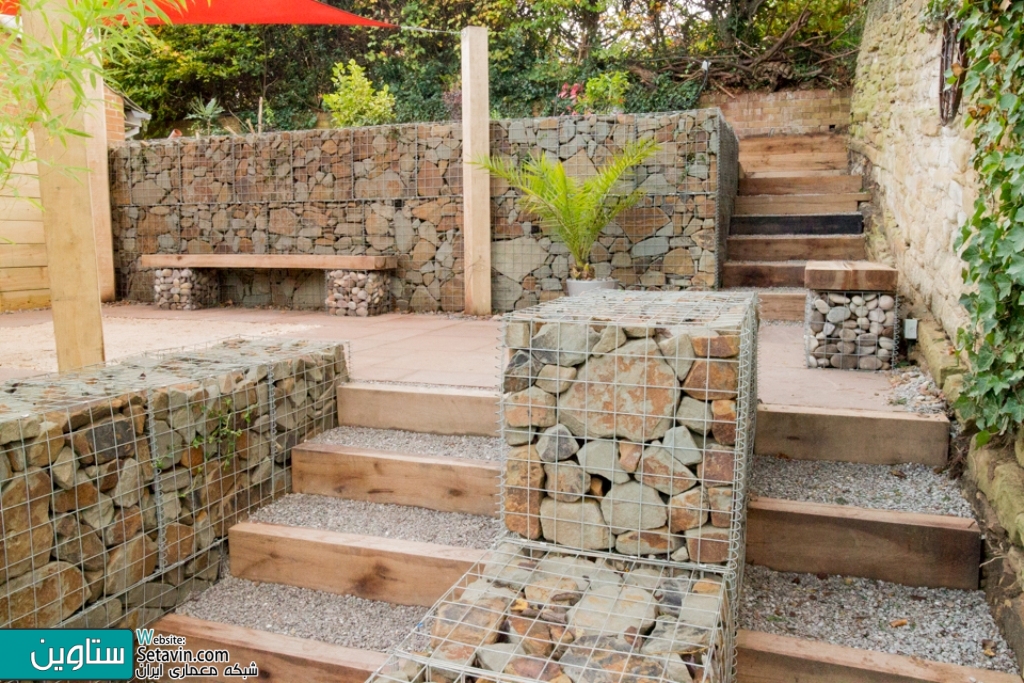

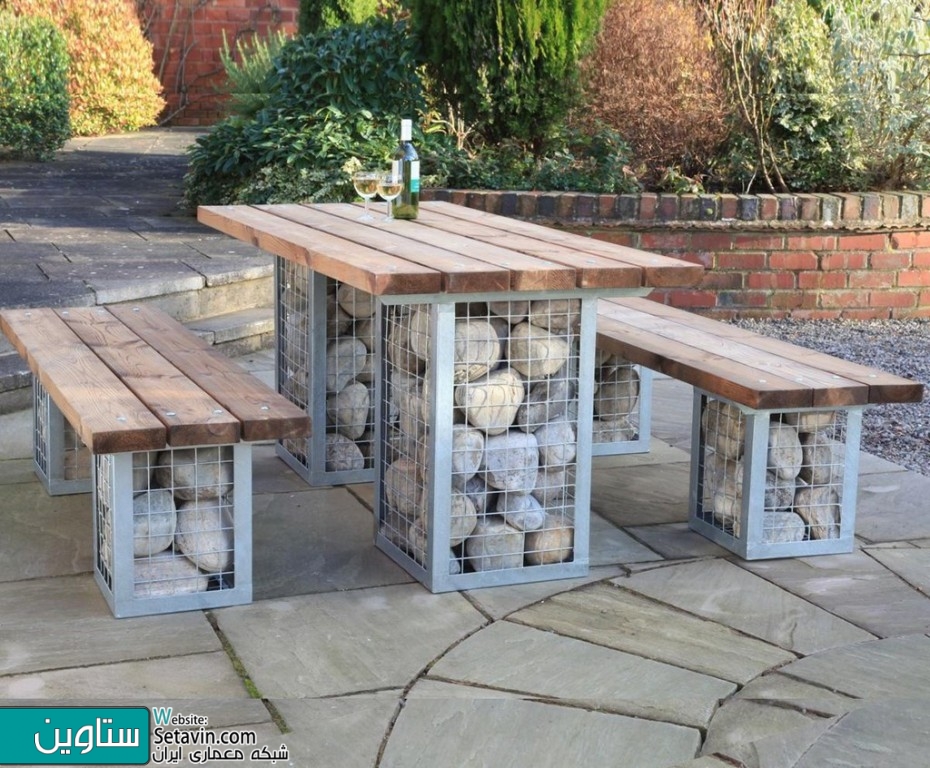

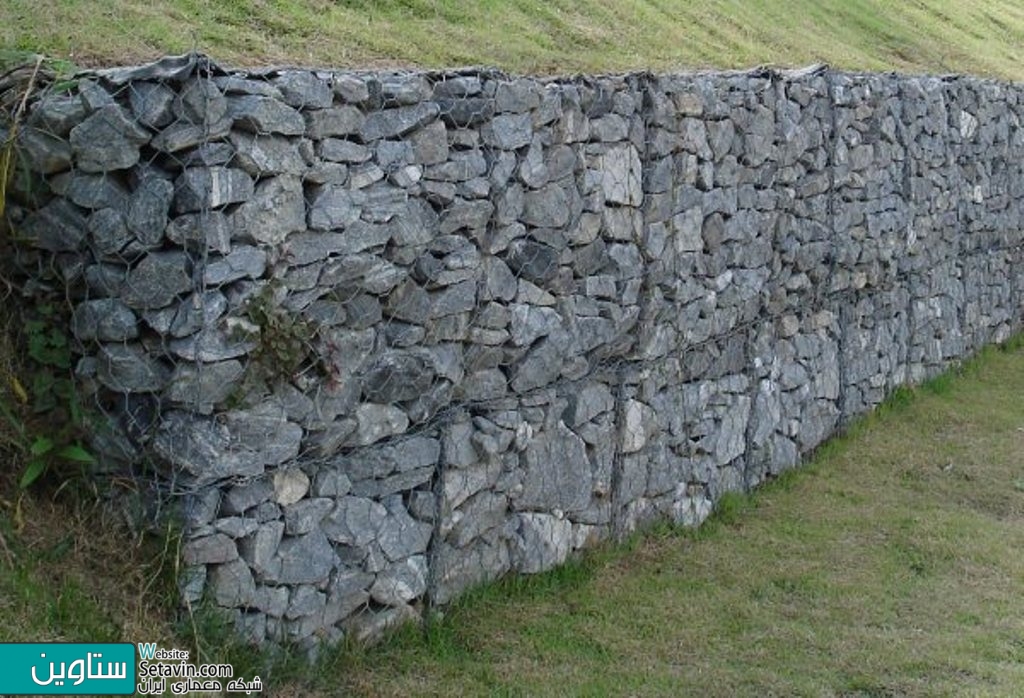

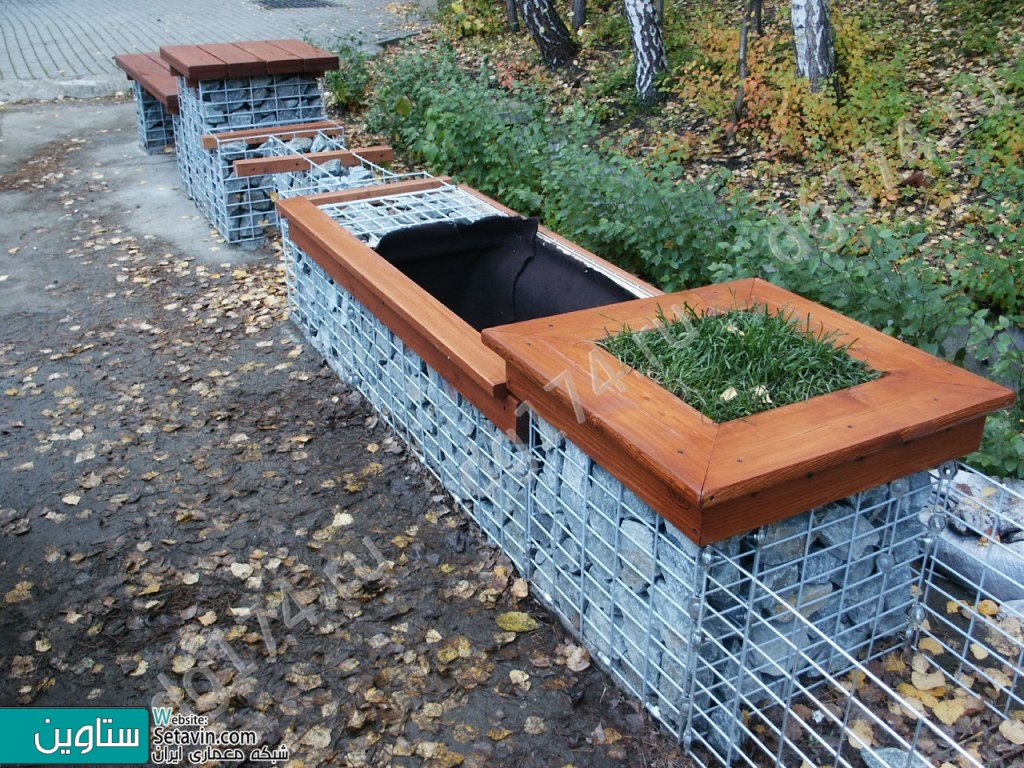

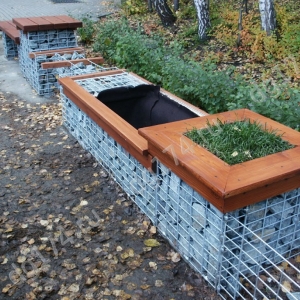

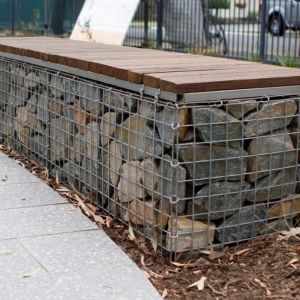

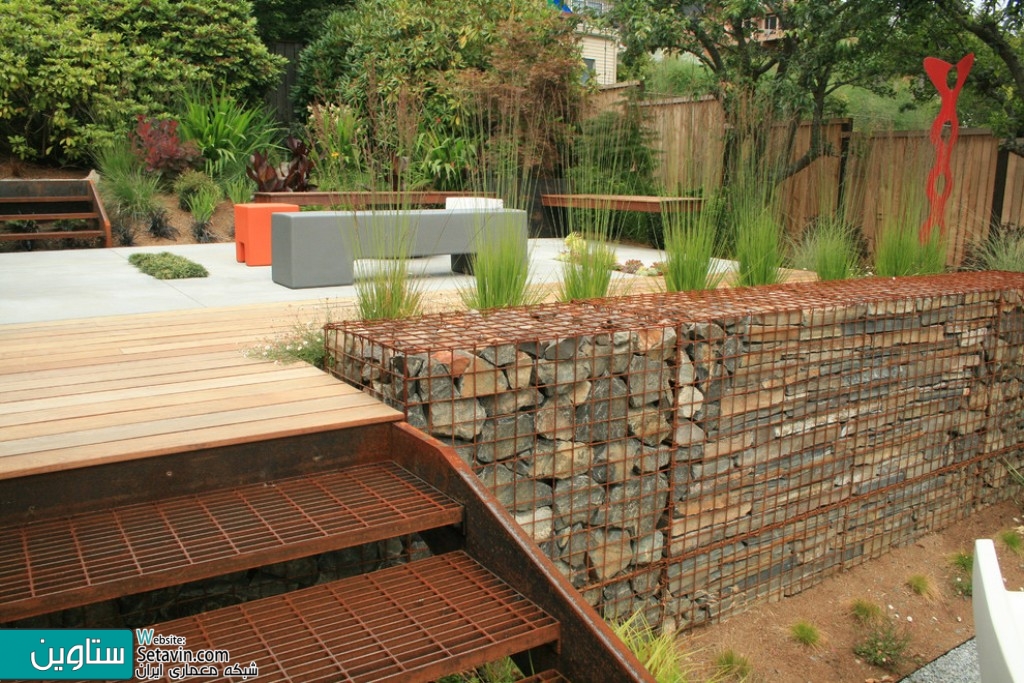

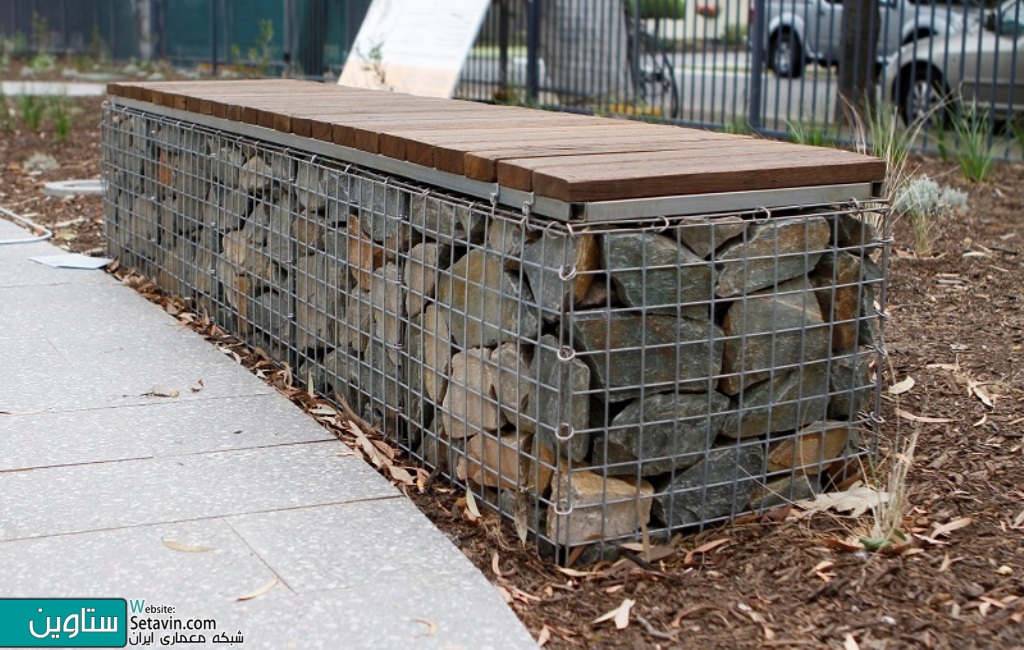

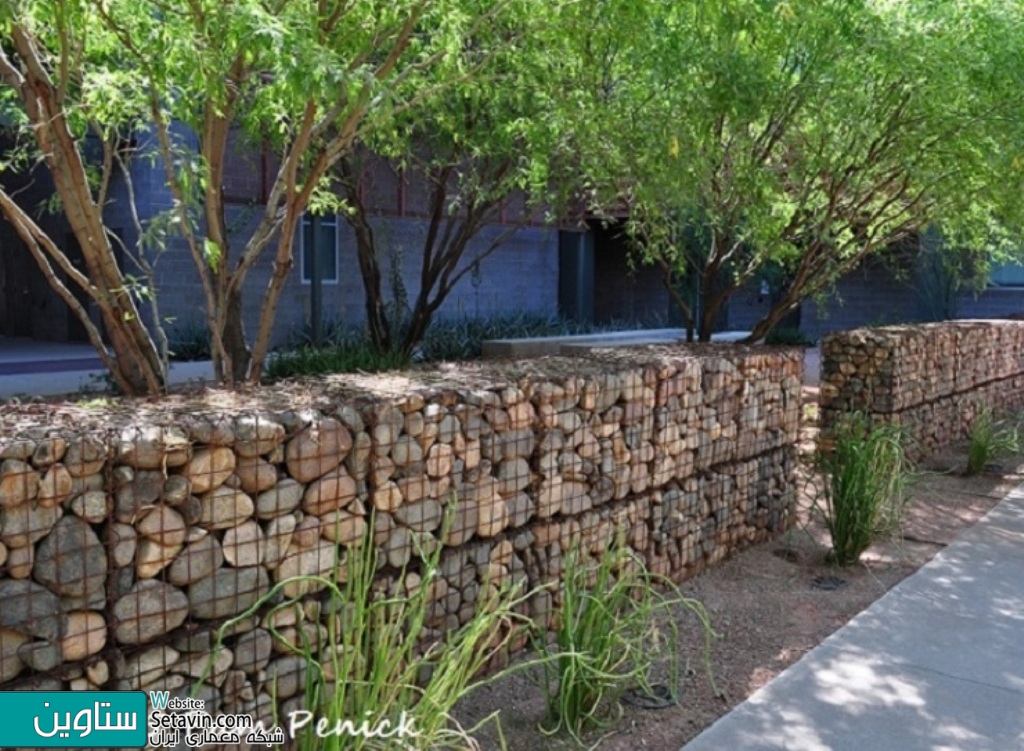

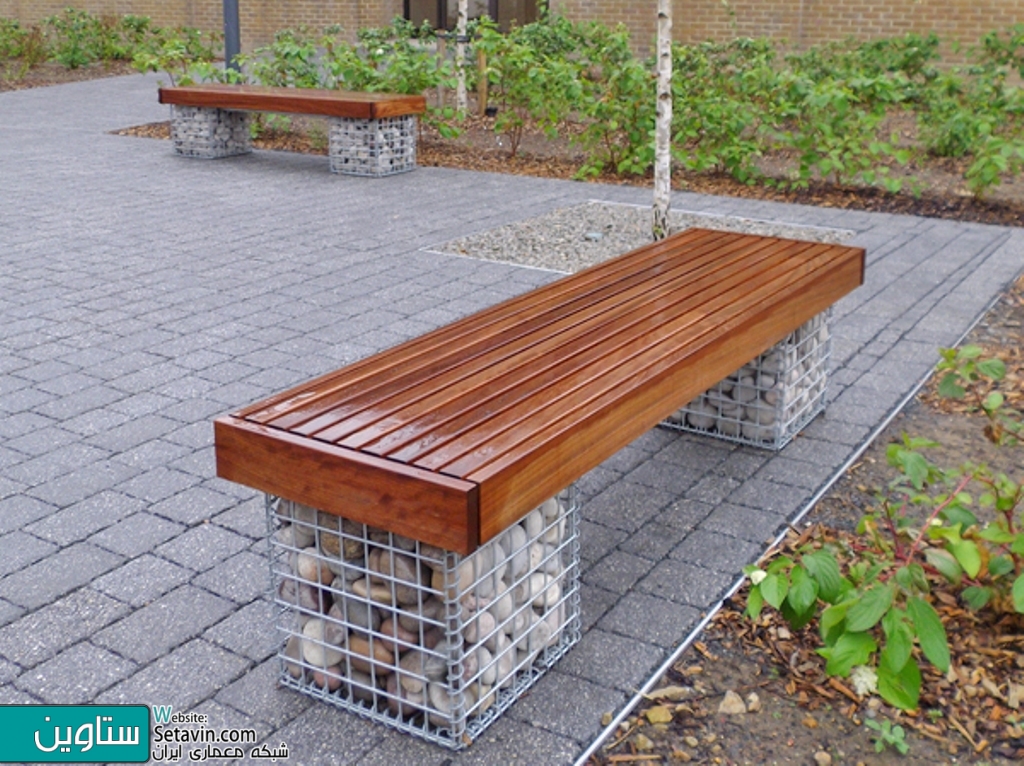

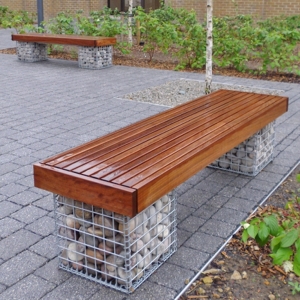

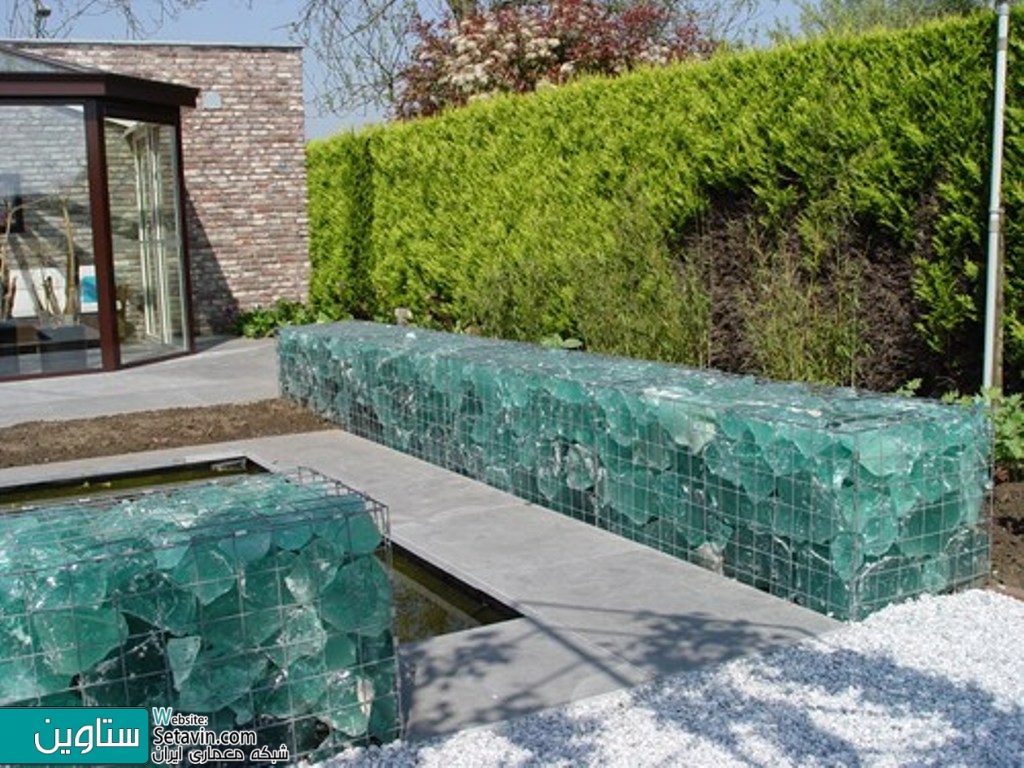

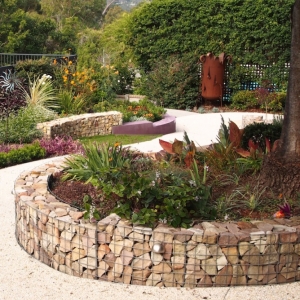

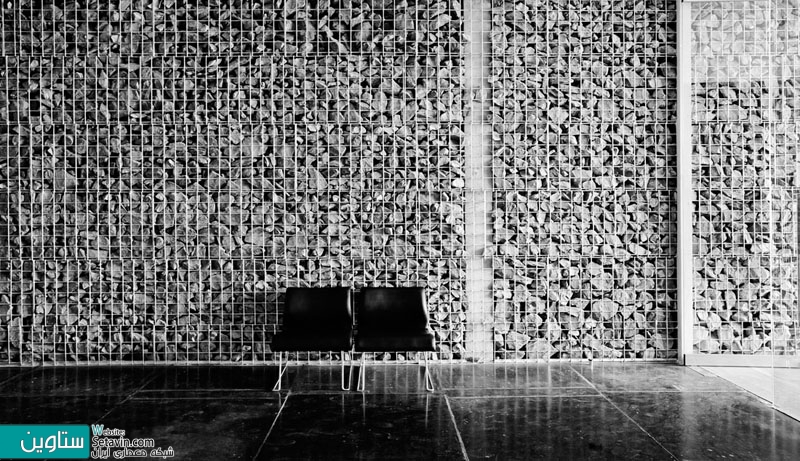

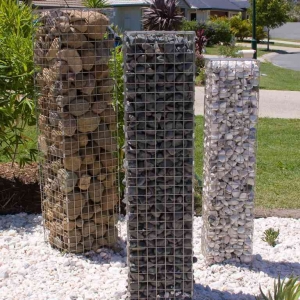

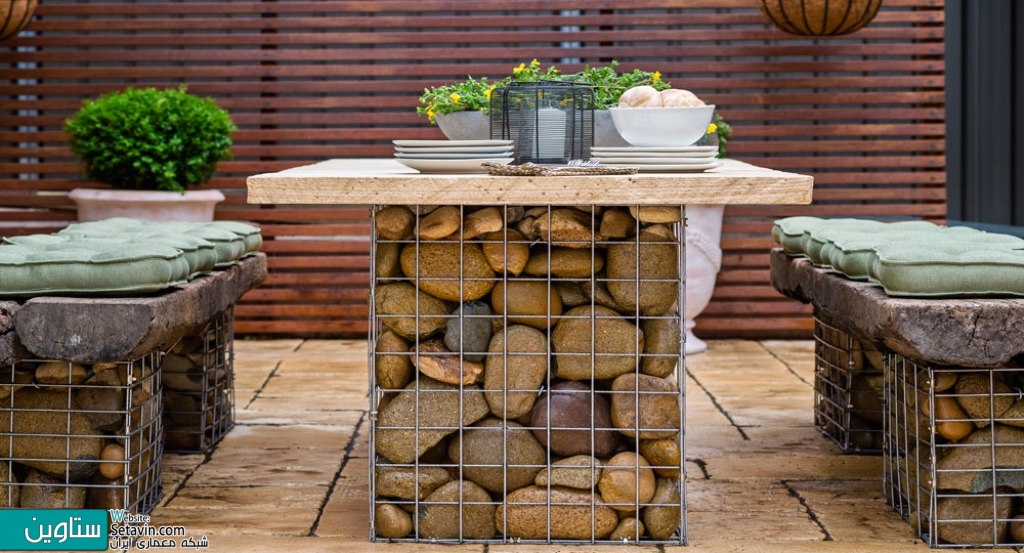

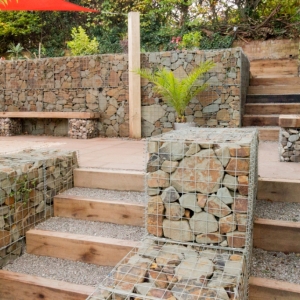

کاربرد گابیون در واقع به صورت سازه ای و جهت مهاربندی بوده , که در کنار آن کاربرد های زیبایی شناسانه و معماری یافته است , از جمله کاربرد های گابیون ها می توان به ,  مقاوم سازی بناهای سست ، مهار دیوارهای سنگی ، پوشش کف آبراهه ها به عنوان فنس و حفاظ ، موج شکن ، پوشش لوله ها برای جلوگیری از پوسیدگی ، از عمده ترین کاربردهای گابیون می توان به مهار سنگهای متمرکز بر راهها و همچنین به عنوان دیوار حایل اشاره نمود. با ستاوین ( شبکه هنر و معماری ایران ) همراه باشید ...



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

House in England by Alma Nac. Photography by Jack Hobhouse



گابیون پلاستیکی :این نوع توری با توجه به قیمت مناسب و با مقاومت کششی بالا و استفاده آسان در زیر بتن جهت آرماتور بندی و مسلح کردن خاک های سست مورد استفاده قرار می گیرد.



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

House in England by Alma Nac. Photography by Jack Hobhouse



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

House in England by Alma Nac. Photography by Jack Hobhouse

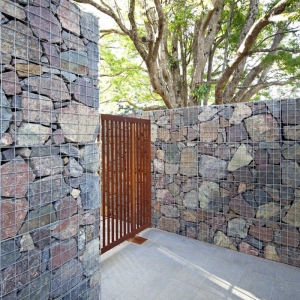

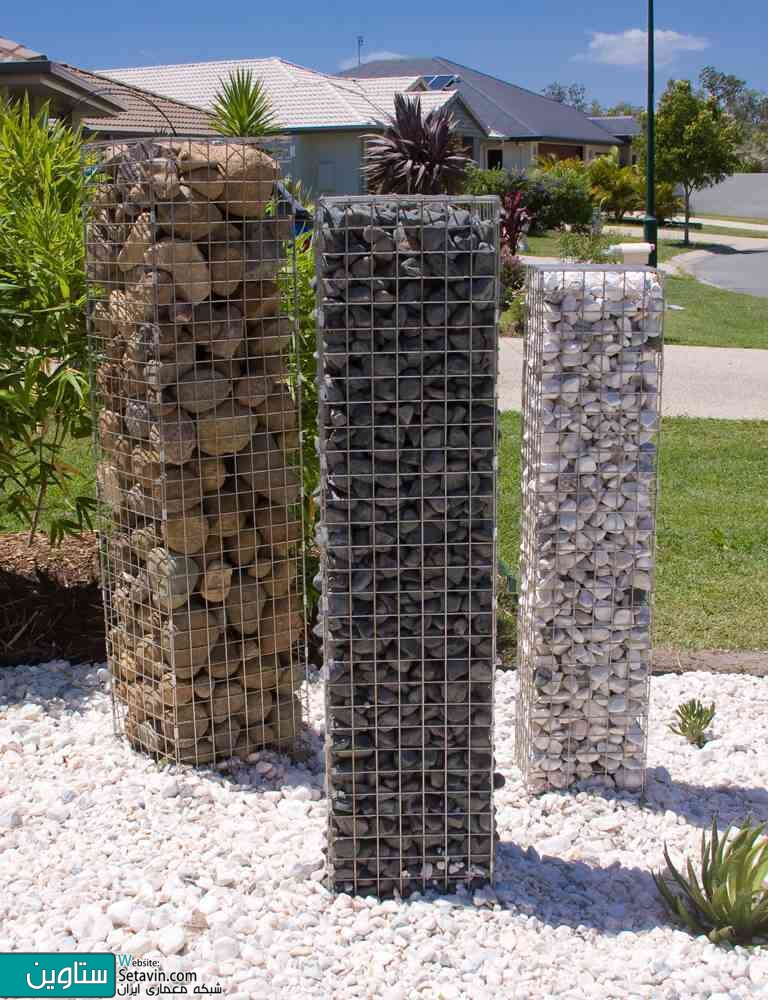

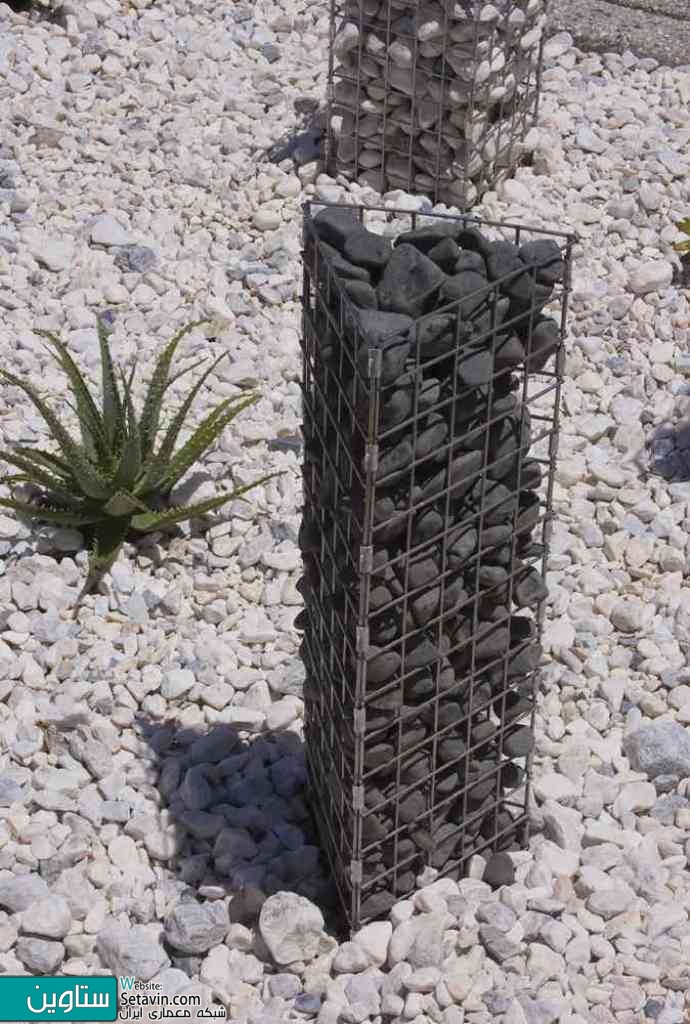

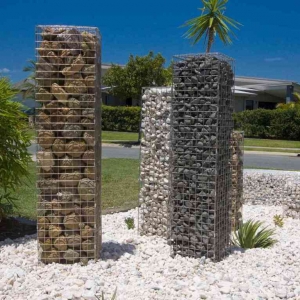

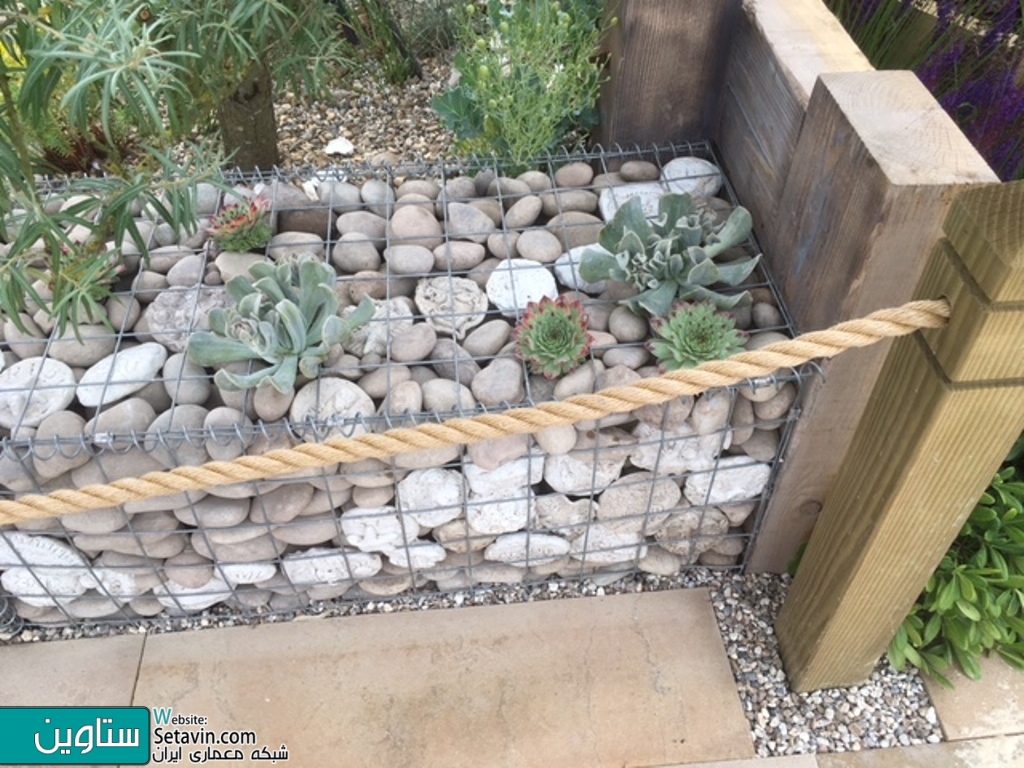

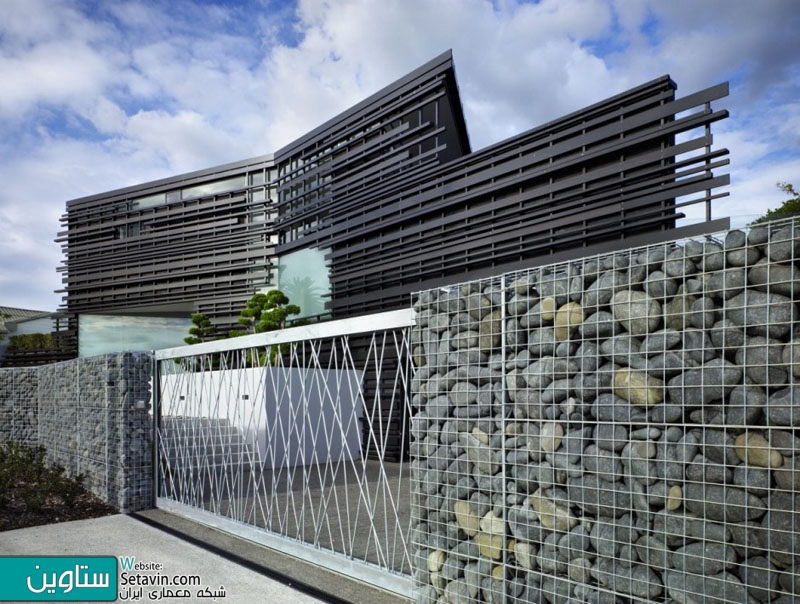

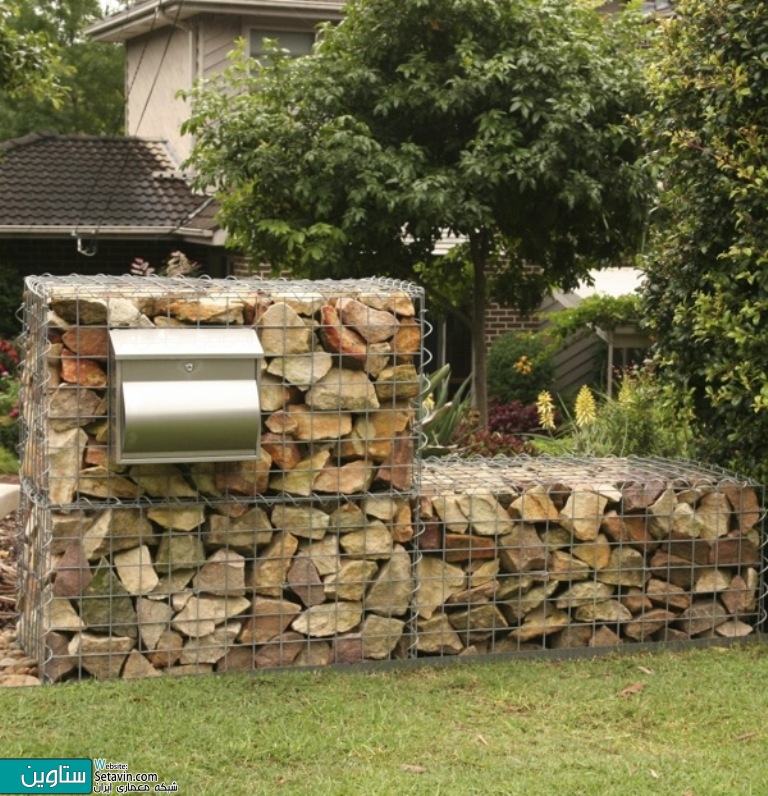

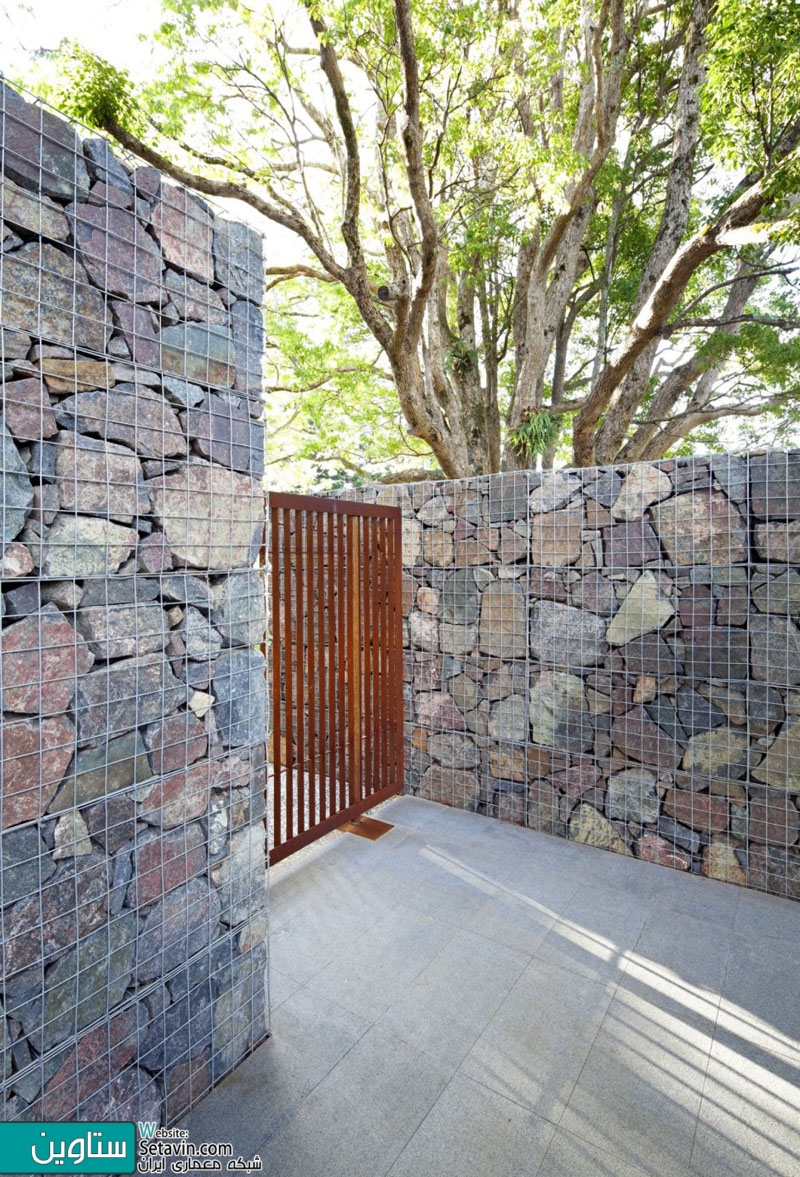

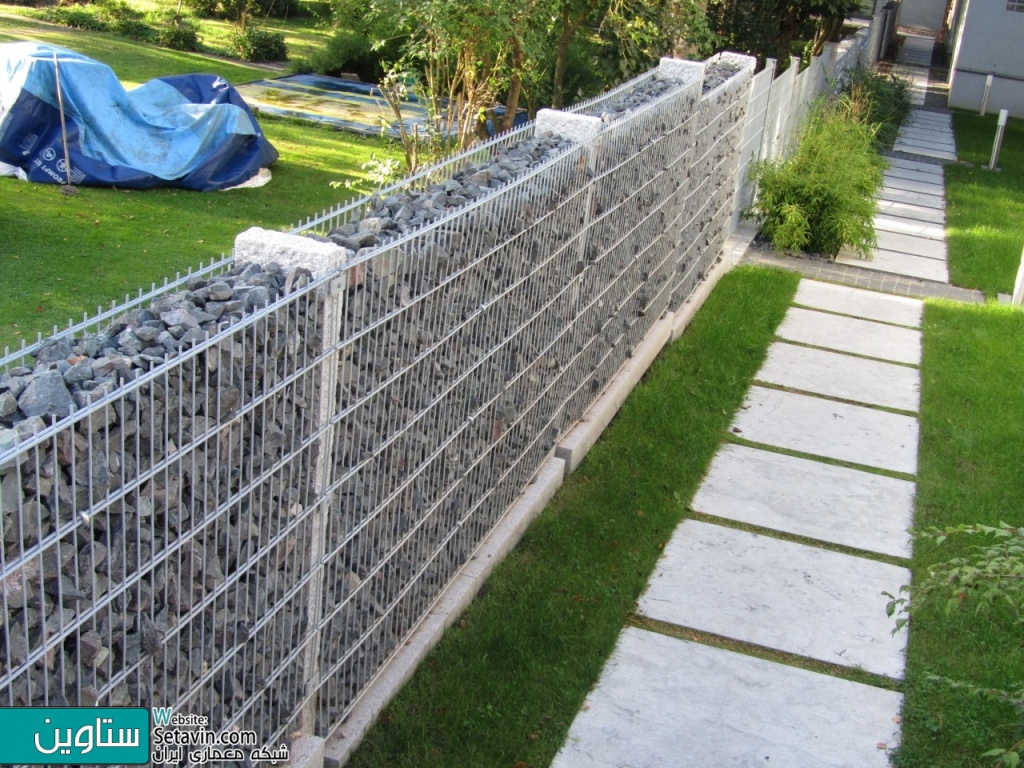

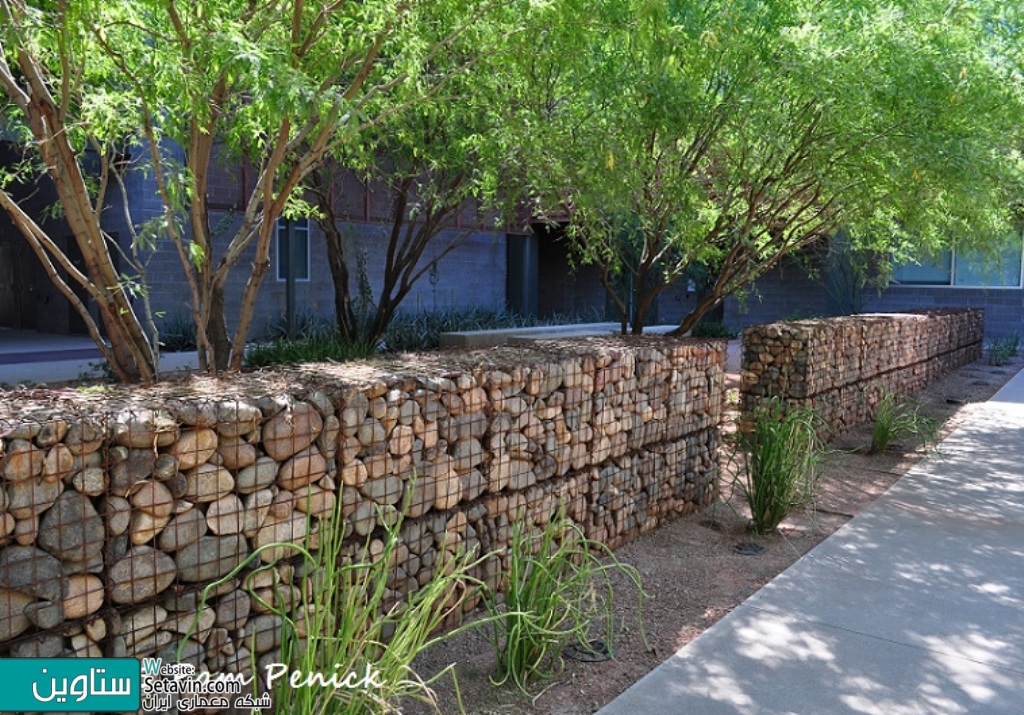

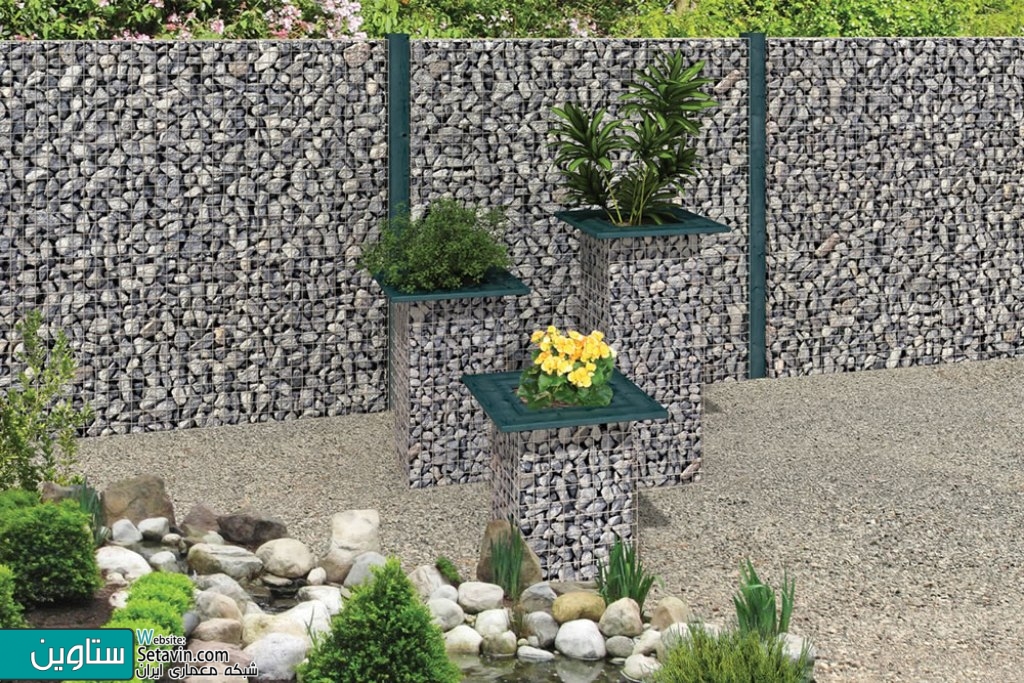

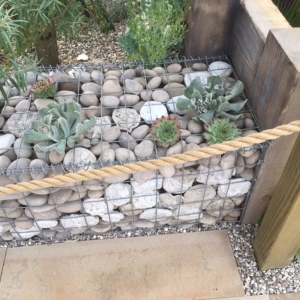

به جای نرده های قدیمی ،در جستجوی گزینه ای جدید باشید.نظرتان درباره حصاهای گابیون چیست؟گابیون یک توری بافته شده با سیم ضخیم ضد زنگ است که برای تولید یک سبد استوانه ای یا مکعبی بکار می رود.درون این تور را از سنگ به صورت خشکه چینی پر می کنند و به این ترتیب از آن به عنوان نرده و یا دیوار حائل استفاده می شود.گابیون درحال حاضر به یکی از متریال های محبوب ساختمانی برای دیوارهای مستقل با عرض کم و نیز برای فنس(نرده)تبدیل شده است.



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

House in England by Alma Nac. Photography by Jack Hobhouse

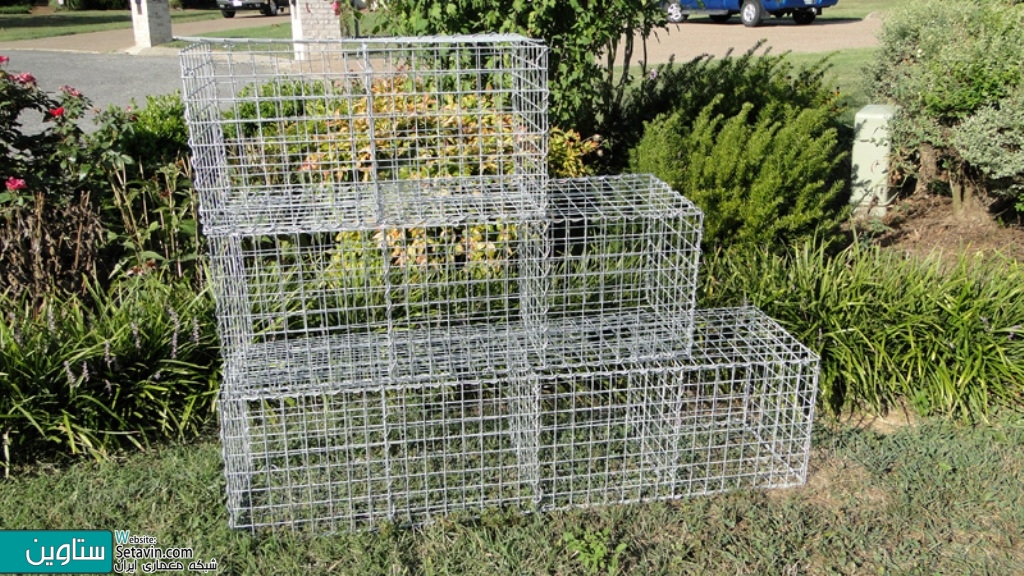

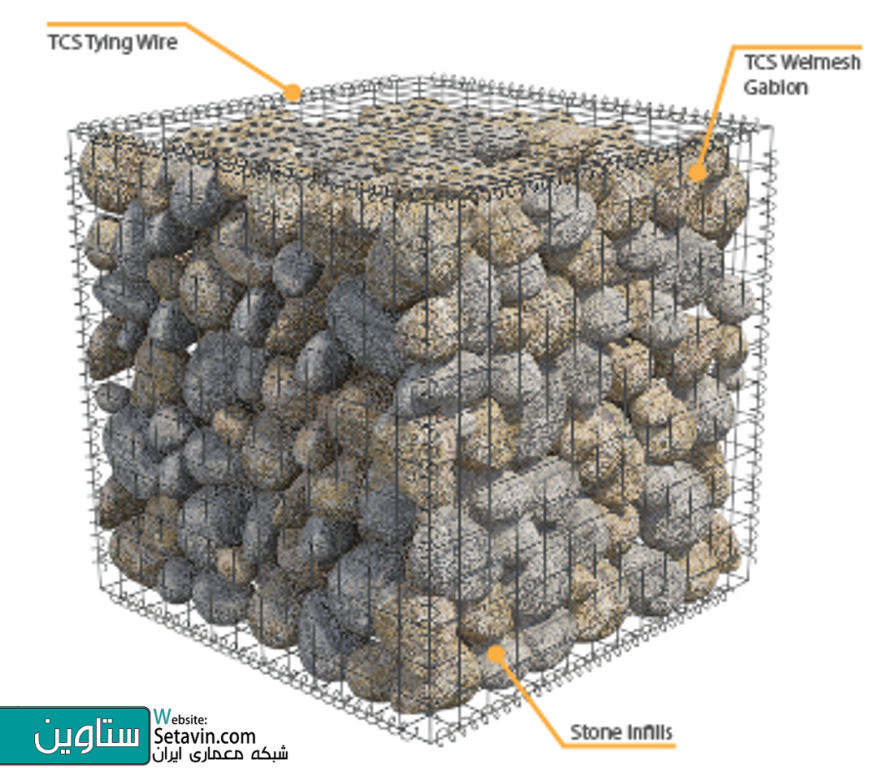

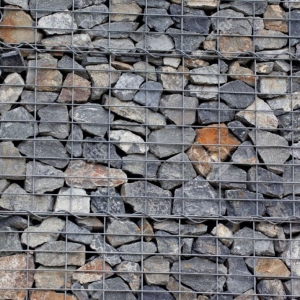

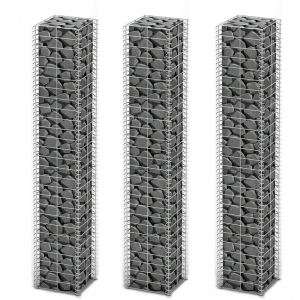

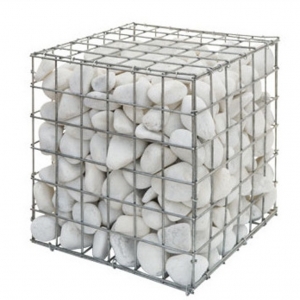

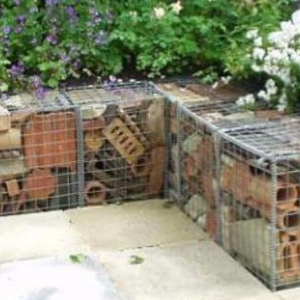

گابیون ،در ویکی پدیا ،از ریشه ایتالیایی gabbione و به معنای قفس بزرگ ترجمه شده است،قفس ،استوانه یا مکعبی که با سنگ ،بتن و یا چیزی شبیه شن و ماسه و خاک پرشده و برای استفاده در مهندسی سازه ،راه سازی ،کاربردهای نظامی و محوطه سازی به کار می رود.



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ





گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ





گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ





گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ





گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ





گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ





گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ





گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ



 با ستاوین ( شبکه هنر و معماری ایران ) همراه باشید ...



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ



 با ستاوین ( شبکه هنر و معماری ایران ) همراه باشید ...



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ



 با ستاوین ( شبکه هنر و معماری ایران ) همراه باشید ...



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ



 با ستاوین ( شبکه هنر و معماری ایران ) همراه باشید ...



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ



 با ستاوین ( شبکه هنر و معماری ایران ) همراه باشید ...



گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ

گابیون , کاربرد گابیون , عملکرد گابیون , Gabion , Gabions , A gabion , دیوار گابیون , concrete scraps , wire cage , دیوار تور سنگ , تور سنگی , دیوار تور و سنگ



تذکر : استفاده از مطالب وب سایت ستاوین ( شبکه هنر و معماری ستاوین ) فقط با ذکر منبع و لینک بلامانع است . کلیه حقوق، محتوا و طراحی سایت متعلق به وب سایت ستاوین می‌باشد. در غیر این صورت مراتب از طریق مراجع قانونی پیگیری خواهد شد .

دوستان و همراهان عزیز ستاوین ( شبکه هنر و معماری ستاوین ) ، با نظرات و پیشنهادات سازنده خود ما را در ارائه هر چه بهتر مطالب و اهداف مان، که همانا ارتقا جایگاه و فرهنگ معماری می باشد ، یاری کنید . منتظر دیدگاه های شما عزیزان هستیم . . .

منبع: شبکه معماری ایران (ستاوین) , contemporist

آیا تمایل دارید نام ، برند و محصولات شما برای مخاطبین ما نمایش داده شود؟ ( اینجا کلیک کنید )

ترجمه شده توسط تحریریه ستاوین - (علیرضا اورعی)
